Vibromètre de surveillance de machine PCH

pour la surveillance d'état de machinepour zone dangereuseavec enregistreur de données

Présentation
La gamme compacte de moniteurs de vibration PCH Engineering, dotée d'accéléromètres intégrés, permet de mesurer et surveiller le niveau de vibration de machines tournantes simples en continu et en temps réel. Des relais d'alarme et de danger paramétrables limitent l'intervention humaine, et des valeurs scalaires sur des bandes de fréquence sélectionnées peuvent être utilisées pour le suivi des tendances.

Avantages

• Moniteurs compacts et économiques pour la protection de machines tournantes simples
• Possibilité de retrofit grâce aux capteurs intégrés
• Collecte de données de tendance et analyses FFT via PCH Vibration Studio
• Intégration vers SCADA/PLC via 4-20 mA et protocoles (Modbus, TCP, RTU, OPC UA avec PCH EtherBridge)

Domaines d'utilisation
Utilisés sur de nombreux types d'équipements tournants, notamment :

• Centrifugeuses, séparateurs, décanteurs et purificateurs
• Engrenages
• Soufflantes, ventilateurs et pompes
• Sécheurs par pulvérisation et atomiseurs
• Tours de refroidissement
• Unités de traitement agroalimentaire et chimique
• Centrales électriques
• Cimenteries

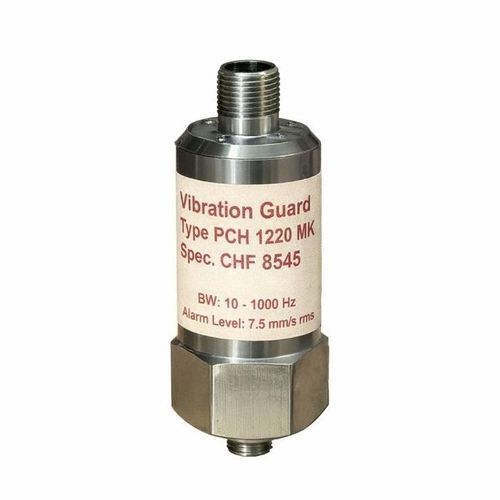

PCH 1220 Electronic Vibration Switch
Interrupteur électronique de vibration à faible coût avec un relais et sans sortie 4-20 mA. Surveille en continu la vibration dans la bande 10-1000 Hz (ISO 10816-3/20816-3) et compare la valeur à un seuil d'alarme prédéfini. Livré en boîtier inox 1.405 avec tige de montage M8 intégrée et connecteur M12 en sortie supérieure.

PCH 1220 — Paramètre mesuré et caractéristiques

• Paramètre mesuré : vitesse en mm/s
• Plage de fréquence : 10 à 1000 Hz (DIN/ISO 10816-3/20816-3)
• Niveau d'alarme en mm/s préréglé selon besoin
• Relais d'alarme avec temps de délai réglable
• Indicateur d'état par LED sur le moniteur
• Connecteur M12 4 broches

PCH 1232 Vibration Guard (Modbus RTU)
Utilise plusieurs bandes de filtre étroites pour améliorer la surveillance d'état. Permet de suivre des amplitudes de vibration plus faibles, fournit davantage de données de condition et s'intègre via Modbus RTU sur réseaux RS-485. Configuration possible via PCH Vibration Studio par USB ou RS-485. Fonction d'auto-test activable en externe.

PCH 1232 — Caractéristiques

• Paramètre mesuré : vitesse (mm/s) ou accélération (m/s²), RMS ou Peak
• Plages de fréquence : 10 à 1000 Hz ou filtres HP/LP sélectionnables pour bandes étroites
• Jusqu'à 4 bandes de filtre configurables avec valeurs scalaires
• 2 niveaux d'alarme avec temps de délai indépendant par bande
• 2 sorties analogiques DC 4-20 mA et 2 relais d'alarme
• Communication RS-485 et Modbus RTU
• Configuration via PCH Vibration Studio par USB ou RS-485
• Auto-test activable en externe

PCH 1270 / PCH 1272 Vibration Guard (SIL 2)
Conçus pour les chaînes de sécurité nécessitant grande précision et réponse rapide. Comparent les niveaux de vibration à des seuils internes jusqu'à 10 fois par seconde pour alerte précoce ou arrêt d'urgence. Proposent des plages de filtre conformes ISO 10816-3/20816-3 ou personnalisées.

PCH 1270 / 1272 — Caractéristiques

• Paramètre mesuré : vitesse (mm/s) ou accélération (m/s²)
• Plage de fréquence : 10 à 1000 Hz ou 1 à 30/300 Hz
• 2 niveaux d'alarme avec temps de délai indépendant et 2 relais d'alarme
• Sortie analogique DC RMS 4-20 mA, proportionnelle à 0–100%
• Gamme de mesure sélectionnable : 10/20/50/100 mm/s ou m/s² RMS
• Auto-test activable en externe
• Classe de sécurité SIL 2 ; certificat GOST-R ; listing ETL sur demande
• Version RS-485 disponible en PCH 1272 pour communication avec les logiciels PCH

PCH 1275 / PCH 1277 Vibration Guard (ATEX + SIL 2)
Capteurs compacts certifiés ATEX et IECEx avec relais SIL 2 pour zones dangereuses (adaptés aux zones ATEX 1 et 21). Fournissent une alerte précoce et peuvent être configurés pour arrêt d'urgence. Conformes à la sécurité fonctionnelle (EN13849), PL-d (SIL 2). Version RS-485 disponible en PCH 1277 pour communication avec les logiciels PCH.

PCH 1275 / 1277 — Caractéristiques

• Paramètre mesuré : vitesse (mm/s) ou accélération (m/s²)
• Plage de fréquence : 10 à 1000 Hz ou 1 à 30/300 Hz
• 2 niveaux d'alarme avec temps de délai indépendant et 2 relais d'alarme
• Sortie analogique DC RMS 4-20 mA, proportionnelle à 0–100%
• Gamme de mesure sélectionnable : 10 à 100 mm/s ou m/s² RMS
• Auto-test activable en externe
• Classe de sécurité SIL 2 ; version ATEX adaptée aux zones 1 et 21
• Certificat EAC disponible en exécution spéciale
• Version RS-485 disponible en PCH 1277

Capacités supplémentaires
Les valeurs scalaires et enregistrements d'ondes en temps réel peuvent être collectés par PCH Vibration Studio. Les formes d'onde peuvent être transformées par FFT et analysées sur site ou à distance. Les données de tendance peuvent être transmises au SCADA/PLC via signaux 4-20 mA ou protocoles de communication adaptés.

Spécifications techniques

• Accéléromètres analogiques et numériques intégrés dans la gamme compacte
• Paramètres mesurés : vitesse (mm/s), accélération (m/s²), RMS ou Peak selon modèle
• Bandes de fréquence : couramment 10–1000 Hz ; bandes étroites ou options 1–30/300 Hz sur certains modèles
• Sorties : relais d'alarme (1 ou 2), sortie analogique DC 4-20 mA sur modèles équipés
• Communication : RS-485 / Modbus RTU disponibles sur modèles spécifiques ; PCH EtherBridge pour protocoles additionnels
• Sécurité : nombreux moniteurs certifiés SIL 2 avec données de couverture diagnostique disponibles
• Versions certifiées ATEX / IECEx disponibles pour zones dangereuses (PCH 1275 / 1277)
• Fonction d'auto-test disponible et activable en externe sur plusieurs modèles
