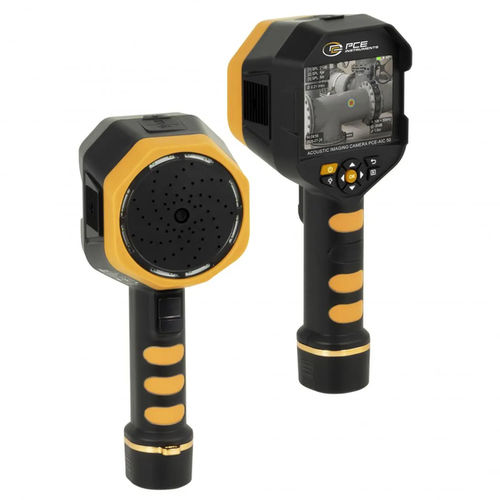

Caméra acoustique PCE-AIC 50

à réseaux de microphonespour la recherche et développementpour la surveillance de process

Description La caméra acoustique PCE-AIC 50 est un système de mesure pour la localisation rapide et fiable des sources sonores et la détection de fuites d'air comprimé, de gaz et de vide. Équipée d'un réseau de microphones MEMS 64 canaux, d'une optique haute résolution et d'un logiciel d'analyse avancé, elle permet une visualisation acoustique précise en environnement industriel. La combinaison d'une capture acoustique et optique autorise la visualisation et la documentation en temps réel des événements sonores.

Fonctions et domaines d'application L'appareil enregistre les signaux de 2 kHz à 100 kHz, couvrant les bruits audibles et ultrasonores. La portée de détection est d'environ 0,3 m à 50 m. Cas d'utilisation typiques : maintenance préventive, inspections industrielles, surveillance d'état des machines et installations, localisation de fuites d'air/gaz/vide, détection des décharges partielles, diagnostic de composants mécaniques et analyse des sources de bruit en production, énergie, génie climatique et recherche.

Vidéo / enregistrement / transmission Mémoire intégrée (8 Go) avec extension Micro-SD jusqu'à 512 Go. Possibilité de générer et sauvegarder des rapports d'analyse directement sur l'appareil. Prise en charge du Wi‑Fi (2,4 GHz et 5 GHz) pour la transmission d'images sans fil et un transfert de données simplifié.

Caractéristiques

• Réseau de 64 microphones MEMS numériques pour une localisation précise des sources sonores
• Plage de fréquence : 2 kHz à 100 kHz
• Portée de détection : 0,3 m à 50 m
• Fréquence d'image ≥ 25 FPS pour l'imagerie acoustique
• Estimation intégrée des fuites et du débit de fuite de gaz
• Appareil photo 12 MP, champ de vision 72°, distance focale fixe 3,9 mm
• Mémoire : emplacement TF/Micro-SD jusqu'à 512 Go
• Transmission d'images sans fil (WLAN 802.11a/b/g/n/ac)
• Monture trépied 1/4"

Spécification Données techniques générales :
Canaux : 64
Fréquence : 2 ... 100 kHz
Type d'écran : LCD
Taille d'écran : 3,5 pouces
Résolution d'affichage : 640 x 480
Support de stockage : carte Micro-SD
Capacité de stockage : 8 Go (extensible à 512 Go)
Interfaces : USB-C, Wi‑Fi
Normes sans fil : 802.11a/b/g/n/ac
Sensibilité du capteur : -26 ±1 dBFS
Résolution caméra : 640 x 480
Filetage trépied : 1/4"
Champ de vision (FOV) : 72° ±3°
Palettes de couleur : Arc‑en‑ciel, Iron Red, White Hot
Capteurs : microphones MEMS
Taille des pixels : 12 µm
Fréquence d'images : 25 ips
Focale : fixe 3,9 mm
Portée de détection : 0,3 ... 50 m
Langues des menus : allemand, anglais (GB), anglais (US), espagnol, chinois, russe, français, italien, thaï, polonais, tchèque, turc, coréen, finnois, japonais, suédois, bahasa
Indice de protection (appareil) : IP52
Alimentation : 5 V DC (USB-C)
Batterie : 2 x accumulateurs Li‑ion 3,7 V
Capacité : 5000 mAh
Énergie : 18,25 Wh
Conditions de fonctionnement : -20 ... 55 °C, 10 ... 95 % HR
Conditions de stockage : -30 ... 65 °C, 10 ... 95 % HR
Dimensions (L x l x H) : 245 x 95 x 80 mm
Poids : 425 g

Contenu de la livraison

• 1 x Caméra acoustique PCE-AIC 50
• 2 x batteries lithium amovibles
• 1 x câble de charge USB Type‑C
• 1 x mallette de transport
• 1 x manuel d'utilisation
