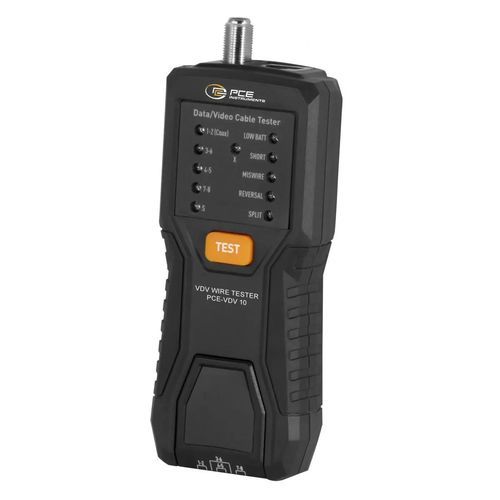

Testeur réseau PCE-VDV 10

de réseaude réseau LANde réseau Ethernet

Brève description
Le PCE-VDV 10 est un testeur de réseau portable destiné au diagnostic des défauts sur câbles réseau et coaxiaux. Il se compose d'une unité principale et d'une unité distante permettant de tester des câblages installés en permanence. L'appareil prend en charge les câbles torsadés blindés et non blindés (Cat 3 à Cat 7A) ainsi que les câbles coaxiaux utilisés pour la télévision, les antennes et les systèmes de surveillance.

Fonction et utilisation
Le testeur effectue des contrôles de continuité des conducteurs individuels (broches 1…8), des vérifications de câblage pour confirmer l'affectation correcte des paires, et la détection de courts-circuits, de mauvais branchements, d'inversions et d'erreurs de type split-pair. L'intégrité du blindage des câbles blindés est également testée. Portée de test jusqu'à 305 m ; longueur minimale pour détection split-pair env. 0,5 m. Les signaux de test sont échangés entre l'unité principale et l'unité distante. Les résultats sont affichés par des LED : LED fixes = câblage correct, LED clignotantes = défaut. Des LED d'état identifient le type d'erreur (court-circuit, mauvais câblage, inversion, split pair). Domaines d'utilisation : installations réseau, câblage de bâtiment et installations IT/communications pour électriciens, techniciens réseau et techniciens de maintenance.

Caractéristiques

• Prise en charge des câbles blindés et non blindés (Cat 3–Cat 7A, coax)
• Indicateurs LED pour l'état et le diagnostic des pannes
• Résistance maximale du câble : 100 Ω DC
• Longueur maximale du câble : jusqu'à 305 m
• Test de continuité
• Test de câblage
• Détection de court-circuit
• Test de paires
• Test du blindage

Spécifications
Données techniques générales :
Fonctions de mesure : continuité, câblage, court-circuit, test de paires, test du blindage
Connecteurs : RJ45, prise F
Types de câble : coaxial ; Cat 3 ; Cat 5 ; Cat 5e ; Cat 6 ; Cat 6A ; Cat 7 ; Cat 7A
Tension d'entrée max. : 60 V DC / 55 V AC
Indice de protection (appareil) : IP20
Alimentation : piles
Piles : 2 x 1,5 V AAA alcalines-manganèse
Capacité : 1270 mAh
Conditions d'utilisation : 0 ... 50 °C, 10 ... 90 % HR (sans condensation)
Conditions de stockage : -20 ... 60 °C, 10 ... 90 % HR (sans condensation)
Dimensions (L x l x H) : 55 x 28 x 140 mm
Poids : 119 g

Contenu de la livraison

• 1 x Testeur de réseau PCE-VDV 10
• 1 x Adaptateur coaxial (noir)
• 1 x Cordon coaxial (noir)
• 2 x Cordons data 15 cm (rouge)
• 2 x Piles AAA 1,5 V
• 1 x Manuel d'utilisation

Caractéristiques techniques

• Type d'appareil : testeur de réseau portable avec unité distante
• Catégories de câbles supportées : Cat 3 - Cat 7A et coax
• Méthodes d'essai : continuité, câblage, test de paires, court-circuit, test du blindage
• Connecteurs : RJ45 et prise F
• Longueur maximale de câble : 305 m ; longueur minimale pour détection split-pair : env. 0,5 m
• Résistance max. du câble : 100 Ω DC
• Affichage : LED pour état et types d'erreurs (court-circuit, mauvais câblage, inversion, split pair)
• Alimentation : 2 x piles AAA 1,5 V (alcaline-manganèse)
• Capacité batterie : 1270 mAh
• Indice de protection : IP20
• Conditions d'utilisation/stockage : 0 ... 50 °C (utilisation), -20 ... 60 °C (stockage) ; 10 ... 90 % HR (sans condensation)
• Dimensions / poids : 55 x 28 x 140 mm / 119 g
