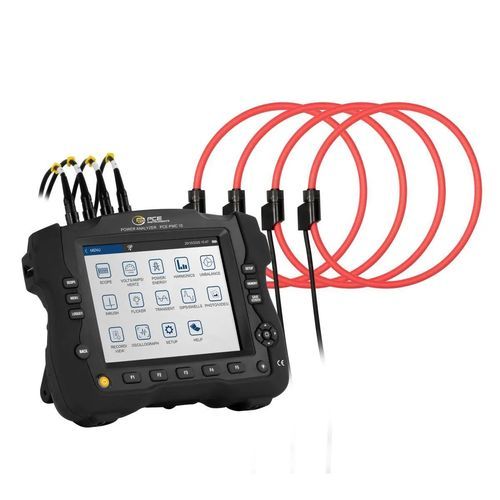

Appareil de mesure de puissance énergimètre PCE-PMC 10

numériqueportabletriphasé

Description du produit
Analyseur de puissance avec bobines Rogowski, surveillance du réseau, enregistreur de données, Wi-Fi, appareil portable, inclus bobines Rogowski et câbles de mesure. Cet analyseur de puissance de dernière génération permet d'effectuer des mesures précises et exhaustives de courant, tension, fréquence, puissance, clignotement de l'énergie et des harmoniques. Il a été spécialement développé pour fournir des données fiables tant dans les applications industrielles que dans l'analyse des systèmes photovoltaïques ou des onduleurs. La surveillance simultanée des trois phases et du conducteur neutre fournit une image complète du système électrique. La mesure du rendement des onduleurs permet une analyse détaillée de la conversion d'énergie, tandis que la surveillance du signal réseau détecte en permanence les écarts et les défauts. Cet analyseur de puissance est donc un outil indispensable pour les analyses énergétiques professionnelles. Grâce à des interfaces de communication telles que le Wi-Fi, l'analyseur de puissance s'intègre facilement dans les systèmes existants et permet l'analyse sans fil des données de mesure. La fonction d'enregistrement des données intégrée et la mémoire stockent de manière fiable toutes les données pertinentes pour une analyse ultérieure. La fonction oscilloscope intégrée permet la visualisation des courbes de signal, y compris les courants de démarrage, ce qui facilite l'analyse des phénomènes transitoires. L'écran tactile de 7,8 pouces garantit une utilisation intuitive et une présentation claire de toutes les valeurs mesurées, des diagrammes et des fonctions d'analyse. L'analyseur de puissance est conforme aux exigences de la norme CEI 61000-4-30 Classe A et garantit ainsi une analyse conforme à la norme des paramètres de qualité de l'énergie. Cet analyseur de puissance allie précision, polyvalence et facilité d'utilisation moderne. Il est idéal pour les analyses énergétiques, les diagnostics de pannes et les tests d'efficacité dans les systèmes électriques complexes.

Caractéristiques principales

• Mesure des trois phases et du conducteur neutre
• Mesure du rendement des onduleurs
• Surveillance du signal réseau
• CEI 61000-4-30 Classe A
• Wi-Fi
• Mémoire et enregistrement des données
• Fonction oscilloscope
• Courant de démarrage
• Écran tactile de 7,8"

Spécifications techniques
Tension continue DC
Plage de mesure : 1 ... 1000 V
Résolution : 0,1 V
Précision : ±0,5% de la valeur

Courant continu DC
Plage de mesure : 0,5 ... 6000 A
Résolution : 0,1 A
Précision : ±5 % ±5 chiffres

Tension AC
Plage de mesure : 1 ... 1000 V
Résolution : 0,1 V
Précision : ±0,5% de la valeur
Plage de fréquence : 42.5 ... 69 Hz

Courant AC
Plage de mesure : 0,5 ... 6000 A
Résolution : 0,1 A
Précision : ±0,5% de la valeur

Angle de phase
Plage de mesure : -360 ... 0 °
Résolution : 1 °
Précision : 1 °

Courant d'appel
Plage de mesure : 0,5 ... 6000 A
Résolution : 0,1 A
Précision : 0,5 % de la mesure

Facteur de puissance
Plage de mesure : 0 ... 1
Résolution : 0,001
Précision : ±0,1 %

Papillotement (Flicker)
Plage de mesure : 0 ... 20
Résolution : 0,01
Précision : ±5 %

Déséquilibre (Unbalance)
Grandeur de mesure : Tension
Plage de mesure : 0 ... 20 %
Résolution : 0,1 %
Précision : ±0,1 %
Grandeur de mesure : Tension, courant
Plage de mesure : 0 ... 20 %
Résolution : 0,1 %
Précision : ±1 %

Fréquence
Plage de mesure : 42,5 ... 460 Hz
Résolution : 0,001 Hz
Précision : ±0,01 Hz

Mesure des harmoniques (harmonics)
Plage de mesure : 1 ... 50 (numéro atomique)
Plage de mesure actuelle : 0 ... 100 %
Plage de tension : 0 ... 100 %

Caractéristiques techniques générales
Type d'écran : Écran tactile
Taille de l'écran : 7,8 pouces
Support de stockage : Carte SD
Capacité de stockage : 64 GB
Intervalle de stockage de : 1 s
Intervalle d'enregistrement jusqu'à : 60 min.
Interface : USB-C, WiFi
Norme(s) : IEC 61000-4-30, IEC 61000-4-15, IEC 61000-4-7
Diamètre maximal de la conduite : 150 mm
Normes de sécurité : CAT III 1000V, CAT IV 600 V
Langage du menu : Anglais (GB), Anglais (US), Chinois
Classe de protection (appareil) : IP42
Alimentation électrique : 12 ... 15 V DC (adaptateur secteur inclus)
Type de connecteur : Prise Euro
Batterie : 2 x 7,4 V interne, Batterie au lithium-ion
Capacité de la batterie : 5200 mAh
Conditions de fonctionnement : -10 ... 40 °C, 10 ... 95 % H.r.
Conditions de stockage : -20 ... 60 °C, 10 ... 95 % H.r.
Dimensions (L x l x H) : 280 x 75 x 215 mm
Poids : 1834 g

Contenu de livraison

• 1 x Analyseur de puissance
• 3 x Bobines Rogowski de 150 mm
• 5 x Adaptateurs de mesure magnétique coudés
• 5 x Pinces crocodiles
• 5 x Pointes de test
• 1 x Jeu de câbles de test
• 1 x Câble USB-C
• 1 x Carte mémoire SD
• 1 x Bandoulière
• 1 x Adaptateur secteur 15 V / 2,4 A
• 1 x Adaptateur Prise Universelle
• 2 x Batteries rechargeables 7,4 V / 5200 mAh
• 1 x Mallette de transport
• 1 x Mode d'emploi

Caractéristiques / spécifications techniques

• Mesure des trois phases et du conducteur neutre
• Mesure du rendement des onduleurs
• Surveillance du signal réseau
• CEI 61000-4-30 Classe A
• Wi-Fi
• Mémoire et enregistrement des données
• Fonction oscilloscope
• Courant de démarrage
• Écran tactile de 7,8"
• Plage de mesure tension DC/AC : 1 ... 1000 V
• Plage de mesure courant DC/AC : 0,5 ... 6000 A
• Précision tension : ±0,5% de la valeur
• Précision courant DC : ±5 % ±5 chiffres
• Précision courant AC : ±0,5% de la valeur
• Poids : 1834 g
• Dimensions : 280 x 75 x 215 mm
