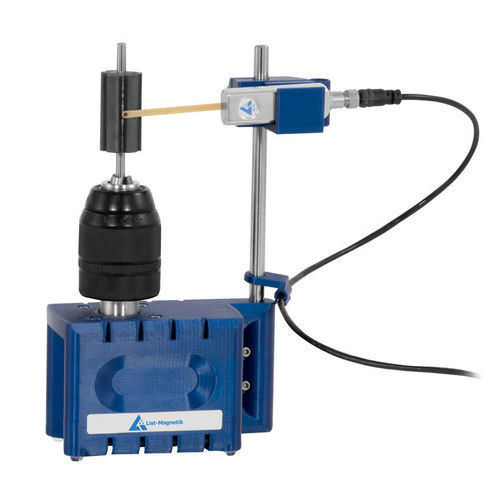

Gaussmètre USB Rotor-Check 400

teslamètrenumérique

Kurzbeschreibung
Le Rotor-Check 400 LM-MP-RC400 est un instrument compact destiné à la caractérisation de la courbe de force du champ magnétique des rotors. L'appareil et la sonde se connectent à un PC Windows via USB et s'utilisent avec le logiciel RotorCheck pour enregistrer, analyser et exporter les courbes de mesure.

Informations d'application

• Mesures radiales et axiales sur rotors magnétiques
• Évaluation de la magnétisation et de la qualité des aimants
• Détection d'erreurs d'assemblage des empilements de tôles
• Analyse des inhomogénéités du noyau et des irrégularités de pôles
• Détermination de la position de l'empilement de tôles par rapport à l'axe
• Détection d'aimantation de fuite et de pointes de pôle locales/globales

Fonctionnement
Un moteur pas à pas précis et à haute résolution effectue une rotation jusqu'à 360°. La sonde de mesure est maintenue à distance constante par un support réglable en hauteur pour garantir des mesures comparables pendant la rotation. L'épaisseur d'axe de rotor acceptée est jusqu'à 13 mm et la portée de la sonde est réglable jusqu'à 12 cm. La vitesse de rotation est sélectionnable en trois modes : 90 s = 1000 valeurs, 45 s = 500 valeurs, 23 s = 200 valeurs.

Contenu de la livraison (court)

• Magnetfeldmessgerät / Magnetfeldmesser LM-MP-RC400
• Sonde reed flexible transversale LM-MP-PM4-TR
• Câble de connexion USB
• 3 supports de fixation
• Câble de raccordement sonde USB-C
• Logiciel RotorCheck (téléchargement)

Caractéristiques techniques

• Plage de mesure (A/cm): 0 … 40000 A/cm
• Résolution (A/cm): 0,1 A/cm
• Précision (A/cm): ±1 A/cm jusqu'à 50 A/cm; ±2 % de la lecture au-delà de 50 A/cm
• Plage de mesure (mT): -4000 … +4000 mT
• Résolution (mT): 0,01 mT
• Précision (mT): ±0,13 mT jusqu'à 6,28 mT; ±2 % de la lecture au-delà de 6,28 mT
• Désignation du capteur: LM-MP-PM4-TR
• Support de sonde réglable en hauteur: jusqu'à 12 cm
• Diamètre maximal du rotor: 60 mm
• Épaisseur de l'axe du rotor: jusqu'à 13 mm
• Calibration: calibration du point zéro via logiciel (sans rotor)
• Indice de protection (appareil): IP20
• Alimentation: 5 V DC (USB)
• Conditions d'exploitation: 0 … 50 °C, 10 … 90 % HR
• Conditions de stockage: 0 … 50 °C, 10 … 90 % HR
• Dimensions (L x l x H): 120 x 60 x 195 mm
• Poids: 780 g
• Rotation: 360° par moteur pas à pas, jusqu'à 1000 points de mesure par révolution
• Sortie de données: export en CSV et PNG; logiciel RotorCheck inclus
