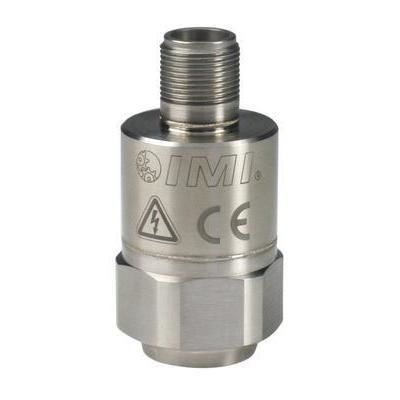

Interrupteur à vibration électronique 686C01

programmable

Présentation
Le 686C01 Smart Vibration Switch est un interrupteur de vibration électronique programmable par USB avec seuil d'alarme, délais et sorties relais ou MOSFET configurables. Conçu comme une alternative électronique aux interrupteurs mécaniques pour la surveillance et la protection des équipements industriels, il intègre un capteur piézoélectrique et un boîtier hermétique soudé en acier inoxydable, classement IP68.

Principales caractéristiques

• Programmable par USB (voir la feuille de configuration fournie pour les réglages exacts)
• Seuil d'alarme : 0,25 à 5 in/sec pk (4,5 à 90 mm/s rms)
• Plage de fréquence : 2 à 1000 Hz
• Sortie relais : SPST, Form A ou B MOSFET ; enclenchable ou non ; contacts normalement ouverts/fermés
• Alimentation : 24 à 240 V DC/AC 50/60 Hz
• Connecteur électrique : 2 broches MIL-C-5015, sortie haute
• Élément de détection interne : accéléromètre piézoélectrique
• Boîtier : acier inoxydable hermétique soudé, IP68

Notes sur les spécifications
[1] Programmable USB - voir la feuille de configuration fournie pour les réglages exacts.
[2] Voir la Déclaration de Conformité PCB PS096 pour les détails.

Performances

• Seuil d'alarme (±10 %) : 0,25 à 5 in/sec pk (4,5 à 90 mm/s rms) [1]
• Plage de fréquence (±3 dB) : 120 à 60 kcpm (2 à 1000 Hz)
• Hystérésis (% du seuil) : 3 %, 6 % ou 10 % [1]
• Niveau de vibration résiduelle : dépendant ou indépendant ; 1 à 40 % du seuil [1]
• MAVT (définit le seuil d'alarme à 2× la vibration réelle) : activé ou désactivé [1]
• Sensibilité transverse : <7 %
• Délai de mise sous tension : 3 ou 20 s ; délai de démarrage : 1–60 s ou 1–30 min ; délai opérationnel : 1–60 s [1]
• Options relais : SPST, Form A ou B MOSFET ; enclenchable/non-enclenchable ; contacts normalement ouverts/fermés

Environnement

• Température de fonctionnement : -40 à 185 °F (-40 à 85 °C)
• Température de stockage : -40 à 257 °F (-40 à 125 °C)
• Limite de surcharge (choc) : 5000 g pk (49050 m/s² pk)
• Indice de protection : IP68

Électrique

• Alimentation requise : 24 à 240 V DC/AC 50/60 Hz
• Courant nominal (relais fermé) : 500 mA
• Courant de fuite (relais ouvert) : ≤1 mA
• Isolation électrique (boîtier) : >100000000 Ohm
• Connecteur électrique : 2 broches MIL-C-5015 (sortie haute)

Physique

• Taille - hexagone : 1,25 in
• Hauteur : 2,6 in (66 mm)
• Poids : 5,2 oz (148 g)
• Filetage de montage : 1/4-28 femelle ; couple de montage : 3 à 5 ft-lb (4 à 7 Nm)
• Élément détecteur : accéléromètre piézoélectrique
• Matériau du boîtier : acier inoxydable ; étanchéité hermétique soudée

Accessoires (fournis)

• 081A41 — Goujon de montage, vis inox 1/4-28 x 0.563 in avec empreinte hexagonale et pointe en laiton — Qté : 1
• M081A61 — Goujon de montage, 1/4-28 à M6x1 x 9.65 mm, BeCu avec épaulement — Qté : 1

Versions optionnelles

• (M) Montage métrique

Remarques
* Toutes les spécifications sont définies à température ambiante sauf indication contraire.
