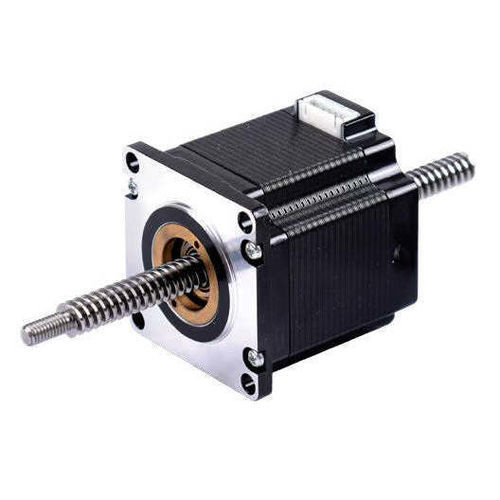

Actionneur électrique LN Series

linéaireà vis coulissantecompact

Aperçu du produit
Les actionneurs linéaires à vis non captifs Série LN intègrent le moteur avec l'écrou : la vis passe complètement à travers le moteur et tourne tout en se déplaçant axialement. Cette architecture accepte pratiquement n'importe quelle longueur de vis et permet de dévisser complètement la vis du moteur pour faciliter l'installation et la maintenance. L'écrou standard est injecté directement dans le rotor afin de réduire le diamètre global tout en offrant des performances fiables et économiques pour des agencements industriels compacts.

Principales caractéristiques

• Conception non captive : la vis traverse entièrement le moteur et tourne en se déplaçant axialement.
• Moteur intégré à l'écrou ; écrou standard injecté dans le rotor pour réduire l'encombrement.
• La vis peut être complètement dévissée du moteur pour simplifier l'intégration, l'installation et la maintenance.
• Conçu pour des applications compactes et des implantations mécaniques flexibles.

Tailles disponibles et options de vis

• Tailles de cadre : NEMA 08, NEMA 11, NEMA 14, NEMA 17 et NEMA 23.
• Diamètres de vis métriques : 3,5 mm, 6 mm, 6,5 mm, 8 mm et 10 mm.
• Diamètres de vis impériaux : 0,138 in, 0,188 in, 0,218 in, 0,25 in, 0,375 in et 0,382 in.

Avantages typiques

• Encombrement réduit grâce à l'écrou injecté et au moteur intégré.
• Performance fiable et économique via un design d'écrou standard pour vis.
• Installation flexible : supporte quasiment toute longueur de vis et simplifie l'intégration mécanique.

Caractéristiques / Spécifications techniques

• Type d'actionneur : actionneur linéaire à vis non captif (Série LN).
• Écrou : écrou standard de vis injecté dans le rotor.
• Tailles de moteur : NEMA 08, 11, 14, 17, 23.
• Diamètres métriques supportés : 3,5 ; 6 ; 6,5 ; 8 ; 10 mm.
• Diamètres impériaux supportés : 0,138 ; 0,188 ; 0,218 ; 0,25 ; 0,375 ; 0,382 in.
• Longueur de vis : supporte pratiquement toute longueur; la vis traverse entièrement le moteur.
• Intention de conception : applications compactes, encombrement réduit; installation et maintenance facilitées.
