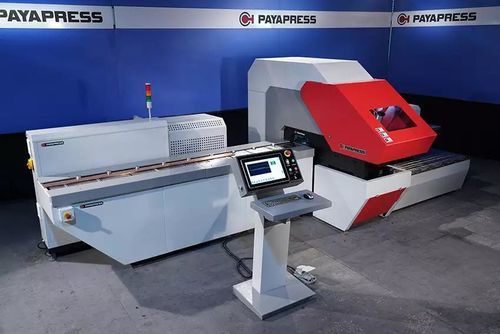

Centre de façonnage jeux de barres de découpe HBC-CP.CNC200

poinçonnagefixeélectrohydraulique

Vue d'ensemble
Une machine CNC pour barres collectrices qui associe poinçonnage et coupe/cisaillement sur une seule plateforme programmable. Le modèle HBC-CP.CNC200 usine des barres en cuivre et en aluminium en un seul réglage, réduisant les manipulations et les repositionnements et assurant une géométrie répétable pièce après pièce. Prête pour l'Industrie 4.0 pour intégration en ligne.

Fonctions clés

• Poinçonnage : réalisation de trous de fixation et de connexion avec une matrice Ø28 mm aux centres exacts.
• Coupe / cisaillement : le cisaillement intégré tronçonne les barres à longueur dans le même passage.
• Positionnement par butée CNC : les deux opérations utilisent la même butée CNC pour une répétabilité élevée et un minimum de chutes.

Processus et flux
Le cisaillement et le poinçonnage s'effectuent sur une seule unité montée sur socle, les barres ne se déplaçant pas entre postes séparés. La butée CNC positionne chaque coupe et trou directement depuis le dessin, garantissant une production cohérente du premier au dernier pièce et réduisant les échanges manuels.

Matériaux et capacité
Conçue pour traiter des barres en cuivre et en aluminium. Capacité maximale indiquée : 200 × 20 mm (la page fait également référence à une capacité 200 × 15 mm). Supporte la matrice Ø28 mm pour trous de forte section.

Alimentation et fonctionnement
Puissance installée : 17 kW. Tension nominale : triphasé 380 V AC. Fréquence : 50 Hz. Pression de service hydraulique : 200 bar. Capacité d'huile hydraulique : 290 L. Montage : socle au sol. Prête pour l'Industrie 4.0 et l'intégration en ateliers connectés.

Cas d'utilisation
Recommandée pour la fabrication d'armoires électriques, tableaux de distribution BT et assemblage de tableaux où la combinaison coupe + poinçonnage réduit l'encombrement, les manipulations, les temps de cycle et le coût par pièce tout en augmentant la répétabilité.

Caractéristiques / spécifications techniques

• Modèle : HBC-CP.CNC200
• Dénomination commerciale : CNC200
• Fonctions : Coupe + Poinçonnage
• Capacité max : 200 × 20 mm (référence page aussi à 200 × 15 mm)
• Diamètre max matrice/trou : Ø28 mm
• Matériaux : Cuivre & Aluminium
• Positionnement (butée) : Commande CNC
• Tension nominale : 380 V AC
• Puissance totale : 17 kW
• Fréquence : 50 Hz
• Pression de service : 200 bar
• Huile hydraulique : 290 L
• Poids machine : 5 400 kg
• Opérateurs requis : 1 (typique) — 2 pour fonctionnement parallèle
• Industrie 4.0 prêt : Oui
• Type de montage : Socle au sol
• Dimensions (L×W×H) : 537 × 240 × 188 cm
