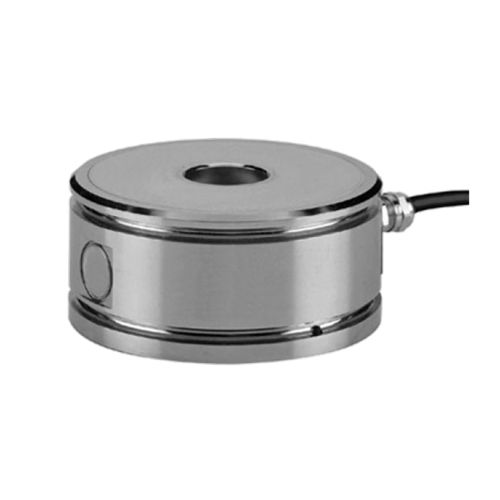

Capteur de force en compression 220

type boutonpour trémiepour silo

Les capteurs à compression sont les plus classiques dans le pesage industriel .Simples à installer mais avec un point faible: les capteurs à compression sont en effet particulièrement sensibles aux charges latérales et exigent la statique parfaite et une application perpendiculaire du poids. Pour cette raison, la technique constructive des capteurs à compression a étée remplacée par celles à cisaillement et à double-cisaillement. L'application plus connue des capteurs à compression est le pesage des silos, même de grandes dimensions. Spécifications techniques Débit nominal DN: 5, 10, 20, 30, 50 t Erreur combinée: 0.02 % SN Répétabilité: ±0.01 % SN Creep (30 Minutes): ±0.0170 % sur la charge appliquée Surcharge de sécurité: 150 % DN Surcharge maximale: 300 % DN Matériel: Acier inoxydable Degré de protection: IP68 Classe de précision: 3000 OIML, NTEP Température compensé: -10 ÷ +40 °C Température de fonctionnement: -30 ÷ +70 °C Effet de la température sur zéro: 0.0010 % SN/°C Effet de la température sur la sortie: 0.0010 % sur la sorite/°C Sortie nominale SN: 2 mV/V ± 0.1% Solde de points nul: ±2 % SN Résistance d'isolation: > 2000 M Ohm Résistance d'entrée: 1065 ±60 Ohm Résistance de sortie: 1025 ±20 Ohm Alimentation recommandée: 5 ÷ 15 Vcc/ca Tension d'alimentation maximale: 20 Vdc/ac Y = Emax/Vmin: 14000 Nombre maximum d'intervalles: 3000 Longueur du cable: 5m (5t), 10m (10 & 20t), 20m (30 & 50t)
