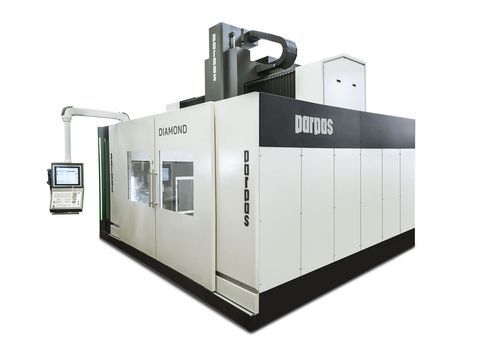

Centre d'usinage CNC 3-5 axes DIAMOND LINEARuniverselà portiquepour moules
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3-5 axes
- Orientation de la broche
- universel
- Structure
- à portique
- Applications
- pour moules, pour matrice
- Autres caractéristiques
- à grande vitesse, à moteur linéaire
- Course X
1 500 mm
(59 in)- Course Y
2 200 mm
(87 in)- Course Z
1 000 mm
(39 in)- Vitesse de rotation
20 000 rpm
(125 664 rad.min-1)- Puissance
29 kW
(39,43 hp)- Charge max. de la table
22 500 kg
(49 604 lb)- Longueur hors tout
7 950 mm
(313 in)- Largeur hors tout
5 400 mm
(212,6 in)- Hauteur totale
5 200 mm
(204,7 in)
Description
DIAMOND LINEAR est un centre d'usinage à portique à 3 ou 5 axes destiné à l'usinage à grande vitesse des moules et des matrices ainsi qu'aux travaux aérospatiaux. Il se caractérise par une structure monobloc avec un portique à chariot mobile et une pièce fixe. La machine est également disponible en configuration "Linear", avec un moteur linéaire pour les 3 axes de la machine et un moteur couple pour les axes rotatifs.
---
