L'ensemble pilote S9A doit être utilisé avec les vannes S9A et S9W qui sont conçues pour s'ouvrir ou se fermer rapidement et complètement dans des conditions qui rendent les électrovannes conventionnelles peu fiables ou inadaptées.

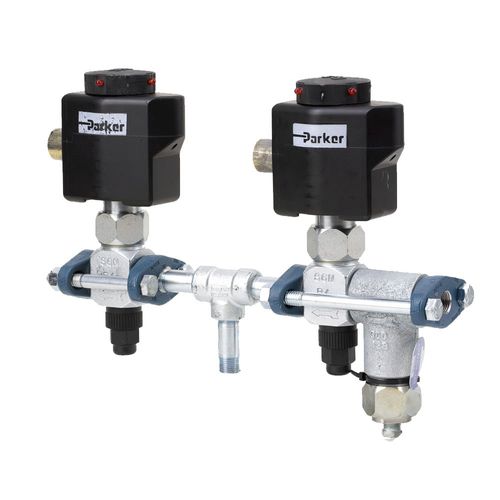

L'ensemble pilote S9A est conçu pour simplifier la spécification et l'installation d'une S9A ou d'une S9W. L'ensemble pilote S9A contient à la fois le solénoïde de pression, le solénoïde de purge et un filtre dans un boîtier pratique. Cet ensemble pilote double sert à admettre la pression du gaz du condenseur dans le piston pour l'ouverture et à purger cette pression de gaz dans la conduite d'aspiration pour la fermeture de la vanne.
Marchés :
- Réfrigération industrielle
- Réfrigération commerciale
Caractéristiques et avantages :
- Faible perte de charge pour fonctionnement à basse température
- Convient à une température de -50°C (-60°F)
- Pression nominale maximale (MRP) 27,6 bar (400 PSIG)
- Aucune chute de pression minimale n'est nécessaire pour l'ouverture
- Utilisation sur les vannes d'arrêt d'aspiration à gaz S9A et S9W
Application :
- Utilisation dans des conditions d'huile visqueuse
- Conduites verticales
- Lorsque de très faibles pertes de charge sont requises
---
