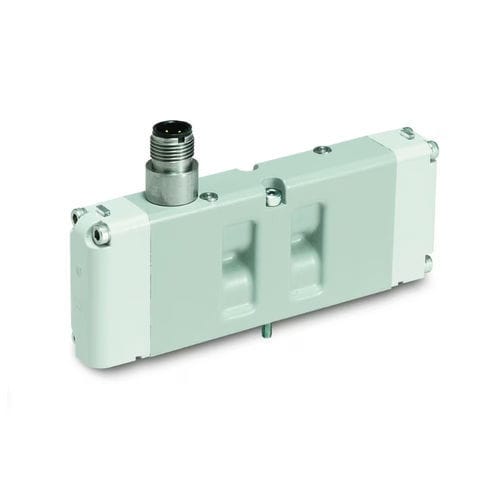

Électrovanne à commande assistée

4/3 voiespour gazà manifold

Les vannes de la série H, de taille ISO 01 et 02, peuvent être configurées en version enfichable ou non enfichable, et peuvent être montées sur une embase autonome ou sur un bloc de vannes multiples. La taille 02 peut être montée sur un bloc de vannes doté d'orifices 1/8" NPT/BSPP, tandis que la taille 01 peut être montée sur une embase ou sur un bloc de vannes doté d'orifices inférieurs et latéraux 1/4" NPT/BSPP. Dans le cas d’une vanne de type enfichable montée sur un bloc de vannes, plusieurs options sont disponibles : un bornier (taille 01 uniquement), des fils de raccordement de 6" intégrés à la base, ou des cartes électroniques intégrées à la base pour un câblage collectif dans la plaque d’extrémité gauche. Les options de câblage collectif sont les suivantes : connecteur D-Sub à 25 broches, bornier à 16 points, connecteur M23 à 12 et 19 broches, connecteur Brad Harrison à 19 broches, ainsi qu’un module de pilotage de vannes qui relie le banc de vannes à un réseau industriel tel que : IO-Link, Ethernet/IP, Profinet IO, EtherCAT, PowerLink, Modbus/TCP, CC-Link IE, Controlnet, Profibus DP, DeviceNet ou CANopen. Dans le cas d’une vanne non enfichable, celle-ci peut être montée sur une sous-base ou un collecteur, mais les bobines sont câblées directement à l’aide de câbles M12. Les vannes de taille ISO 01 et 02 peuvent être facilement converties sur site d’une alimentation de pilotage interne à une alimentation externe en retournant le joint entre la vanne et la base. Le fonctionnement à pilotage interne signifie que la pression d’alimentation sur l’orifice n° 1 est dirigée vers l’extrémité de la vanne où l’actionneur électromagnétique, lorsqu’il est activé, laisse passer la pression d’alimentation, qui est ensuite appliquée au piston pour déplacer le tiroir. Le pilotage externe se produit lorsque la vanne reçoit sa pression « interne » depuis un « orifice de pilotage externe » plutôt que depuis l’orifice n° 1. Ces vannes peuvent être utilisées avec le système de communication industriel de la série H, Turcknet ou le bus de terrain Moduflex. Caractéristiques/Avantages : • Plusieurs débits sur un seul collecteur
