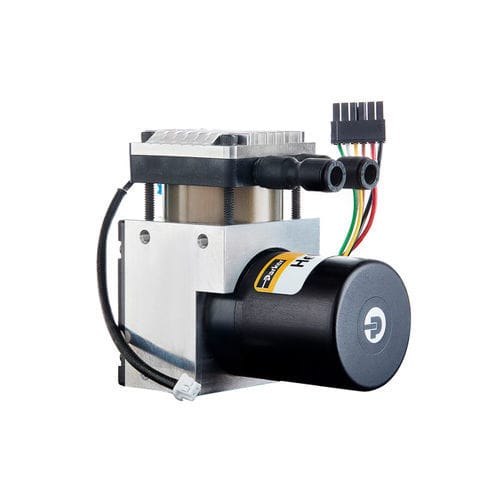

Pompe à piston à vibration Helix

pour gazà airà moteur brushless DC

Brève description
Pompe à piston oscillant miniature Helix, tête unique pour le traitement de gaz et d'air. Débit jusqu'à 5 L/min et pression pouvant atteindre 100 PSIg (6,9 bar). Conçue pour l'actionnement pneumatique et les systèmes microfluidiques.

Présentation
La pompe à piston miniature Helix utilise un mécanisme de piston oscillant dans un boîtier compact à tête unique. Elle intègre un moteur brushless DC pour un fonctionnement fiable, une faible émission sonore (~45 dBA) et une structure légère en PPS adaptée aux applications fluidiques de précision à encombrement réduit.

Caractéristiques principales

• Technologie : piston oscillant
• Type de fluide : air, gaz
• Configuration : tête unique
• Débit : 5 L/min (débit libre)
• Capacité de pression : jusqu'à 100 PSIg (6,9 bar) en pic ; fonctionnement 90 psi (6,2 bar)
• Moteur : brushless DC
• Faible bruit : ~45 dBA
• Matériaux : corps en PPS ; pièces en contact avec le fluide en acier inoxydable 316, Al, FKM, EPDM, PTFE, PPS
• Encombrement réduit et faible poids (576 g)

Applications typiques

• Commande d'air sur liquide
• Actionnement pneumatique
• Puces microfluidiques et analyseurs
• Dispositifs de diagnostic portables et point-of-care

Spécifications techniques

• Débit : 5 L/min
• Pression de service : 90 psi (6,2 bar)
• Pression continue maximale : 60 psi (4,1 bar)
• Pression crête (indiquée) : jusqu'à 100 PSIg (6,9 bar)
• Indice de vide : 0 psi (0 mm-Hg)
• Vide continu maximal : 0 psi (0 mm-Hg)
• Déplacement : 0,5 in³
• Poids : 576 g
• Dimensions (L x l x H) : 3,44 in (87,3 mm) x 1,93 in (49 mm) x 3,32 in (84,3 mm)
• Type de moteur : brushless DC
• Corps : PPS
• Matériaux en contact : acier inoxydable 316, Al, FKM, EPDM, PTFE, PPS
• Niveau sonore : 45 dBA
• Température de fonctionnement : 5 à 45 °C
• Durée de vie opérationnelle : dépend de l'application
