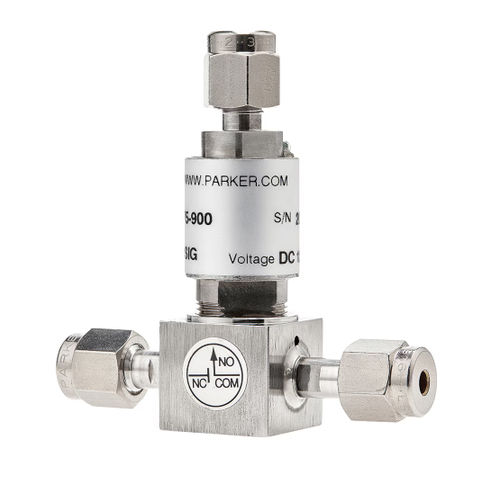

Valve de dosage pour gaz 99 series

haut débitde précisionde haute précision

Courte description
Les vannes miniatures Série 99 de Parker assurent la distribution et le contrôle de gaz à haute vitesse et haute pression dans un encombrement réduit. Conçues pour les applications analytiques et de process, elles associent réponse rapide, fuite ultra-faible et large plage de température pour un contrôle précis des gaz.

Spécifications techniques

• Débit : jusqu'à 110 SLPM
• Pression maximale d'utilisation : 1250 psi (86,2 bar)
• Plage vide à pression : 1x10-5 torr jusqu'à la pression nominale
• Tailles d'orifice : 0,030, 0,060, 0,116 in (0,76, 1,52, 2,95 mm)
• Température de fonctionnement : 4 °C à 105 °C (40 °F à 221 °F)
• Fonctions : 2 voies normalement fermée (NC) et 3 voies universelle
• Temps de réponse : < 5 ms en cycle (dépend de l'orifice)
• Taux de fuite : 1 x 10-8 atm cc/sec He
• Dimensions LxWxH : 41,7–82,3 mm / 19,1–22,1 mm / 41,7–82,0 mm (1,64–3,24 in / 0,75–0,87 in / 1,63–3,23 in)
• Poids : 87,9 g (3,1 oz)

Matériaux & construction

• Corps : acier inoxydable 316
• Joints : Vespel, nickel argenté, FKM
• Options d'orifice selon les exigences de débit et de contrôle

Électrique & commande

• Actionnement : solénoïde ; Fonctionnement : électronique
• Méthode de commande : courant ou tension
• Consommation : 2,5 W ou 4,2 W
• Tension d'entrée : 12 VDC ou 24 VDC
• Connexion électrique : fils de 12"

Raccordements & montage

• Type de connexion : raccords à compression A-LOK® ou connexions femelles VacuSeal®
• Tailles de connexion : 1/16" A-LOK, 1/8" A-LOK, 1/4" (F) VacuSeal
• Montage : vis de fixation

Applications

• Pour gaz : contrôle de gaz étalons pour spectrométrie de masse, chromatographie en phase gazeuse (GC), analyse de gaz de procédé et contrôle de gaz haute pression
• Intégration en laboratoire et OEM d'instruments analytiques
