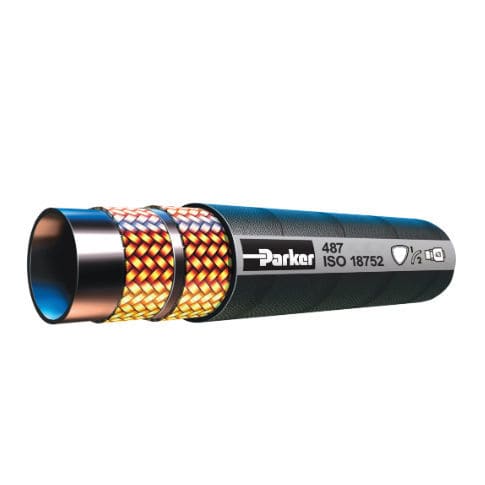

Tuyau flexible hydraulique 487 series

pour huile minéralepour huileen acier

Présentation
Parker GlobalCore 487 est un tuyau hydraulique conçu pour des applications à pression de service constante jusqu'à 4000 psi (28 MPa). Sa construction offre une faible force de flexion et une large gamme de tailles (-4 à -32) avec plusieurs options de couverture (Standard, ToughCover, SuperTough, Critical Protection) adaptées aux exigences terrain et OEM.

Caractéristiques clés

• Pression de service constante : 4000 psi (28 MPa)
• Conception à faible force de flexion pour une meilleure maniabilité
• Options d'armature : 2 tresses en fil d'acier, 4 ou 6 spirales en fonction de la taille
• Variantes de couverture pour abrasion et protection critique
• Compatible avec raccords séries 43 et 77

Caractéristiques techniques

• Température minimale d'utilisation : -40 °F / -40 °C
• Température maximale d'utilisation : 100 °C couverture standard ; 125 °C pour couvertures TC, ST & CP (212 °F / 257 °F)
• Pression maximale d'utilisation : 280 bar / 4000 psi / 28 MPa
• Médias : lubrifiants, fluides hydrauliques pétroliers
• Conformités : ISO 18752 ; MSHA pour couvertures TC, ST & CP seulement
• Raccords compatibles : séries 43, 77
• Poids : 0,30 à 6,47 kg/m (0,20 à 4,35 lb/ft)
• Diamètre intérieur : 0,52 à 2,65 in (13,1 à 67,3 mm)
• Diamètre extérieur : 0,52 à 2,65 in (13,1 à 67,3 mm)
• Tuyau : tube intérieur en caoutchouc synthétique
• Matériau de la couverture : caoutchouc synthétique
• Armature : 2 tresses fil acier (tailles -4 à -12) ; 4 spirales (tailles -16 à -24) ; 6 spirales (taille -32)
• Gamme de tailles : -4 à -32
• Rayon de courbure minimum : 2 à 12-1/2 in (50 à 320 mm)

Variantes produit

• 487-4 — Diam. intérieur : -4 — Standard Cover
• 487-6 — Diam. intérieur : -6 — Standard Cover
• 487-8 — Diam. intérieur : -8 — Standard Cover
• 487-10 — Diam. intérieur : -10 — Standard Cover
• 487-12 — Diam. intérieur : -12 — Standard Cover
• 487-16 — Diam. intérieur : -16 — Standard Cover
• 487-20 — Diam. intérieur : -20 — Standard Cover
• 487-24 — Diam. intérieur : -24 — Standard Cover
• 487-32 — Diam. intérieur : -32 — Standard Cover
• 487TC-4 — Diam. intérieur : -4 — ToughCover
• 487TC-6 — Diam. intérieur : -6 — ToughCover
• 487TC-8 — Diam. intérieur : -8 — ToughCover
• 487TC-10 — Diam. intérieur : -10 — ToughCover
• 487TC-12 — Diam. intérieur : -12 — ToughCover
• 487TC-16 — Diam. intérieur : -16 — ToughCover
• 487TC-20 — Diam. intérieur : -20 — ToughCover
• 487TC-24 — Diam. intérieur : -24 — ToughCover
• 487TC-32 — Diam. intérieur : -32 — ToughCover
• 487ST-4 — Diam. intérieur : -4 — SuperTough
• 487ST-6 — Diam. intérieur : -6 — SuperTough
• 487ST-8 — Diam. intérieur : -8 — SuperTough
• 487ST-10 — Diam. intérieur : -10 — SuperTough
• 487ST-12 — Diam. intérieur : -12 — SuperTough
• 487ST-16 — Diam. intérieur : -16 — SuperTough
• 487ST-20 — Diam. intérieur : -20 — SuperTough
• 487ST-24 — Diam. intérieur : -24 — SuperTough
• 487ST-32 — Diam. intérieur : -32 — SuperTough
• 487CP-4 — Diam. intérieur : -4 — Critical Protection
• 487CP-6 — Diam. intérieur : -6 — Critical Protection
• 487CP-8 — Diam. intérieur : -8 — Critical Protection
• 487CP-12 — Diam. intérieur : -12 — Critical Protection
• 487CP-16 — Diam. intérieur : -16 — Critical Protection

Applications

• Équipements agricoles
• Engins de construction
• Matériel forestier
• Systèmes hydrauliques
• Manutention
• Transport

Remarques
Préciser le type de couverture et la série de raccords requis lors de la commande. Pour les options conformes MSHA, choisir TC, ST ou CP. Contacter un représentant Parker pour les tableaux de dimensions détaillés et les recommandations de rayon de courbure.
