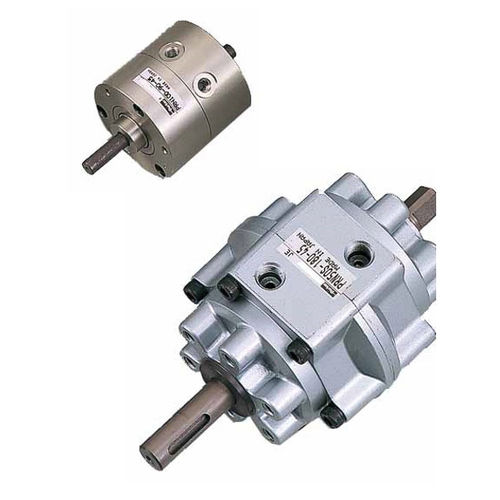

Actionneur à palettes PRN, PRO series
rotatifpneumatiquedouble effet

actionneur à palettes
actionneur à palettes
actionneur à palettes
actionneur à palettes
actionneur à palettes
actionneur à palettes
actionneur à palettes
actionneur à palettes
actionneur à palettes
actionneur à palettes
actionneur à palettes
actionneur à palettes
actionneur à palettes
actionneur à palettes
actionneur à palettes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mouvement
rotatif
Type
pneumatique
Technologie
à palettes
Configuration
double effet, simple effet
Matériau
en acier, en aluminium
Autres caractéristiques
basse pression, avec amortisseurs hydrauliques
Couple

Min: 0,16 Nm
(0,118 ft.lb)

Max: 247 Nm
(182,178 ft.lb)

Description

L'actionneur à ailettes rotatives Hi-Rotor PRO - PRN existe en 9 tailles, à ailettes simples ou doubles (couple à double effet). Les PRN High Torque offrent un angle de 90°, 180° et 270°, et les actionneurs PRO un angle de rotation réglable. présentation des produits Les actionneurs rotatifs à ailettes PRO - PRN constituent un moyen efficace et facile pour générer un couple de rotation à partir de l'air comprimé. Avec une gamme de 9 unités pneumatiques en versions simples ou doubles ailettes (avec un couple à double effet) et une plage de températures de fonctionnement de -5 °C à 80 °C (plage de -5 °C à 60 °C pour PRN). Un arbre à ailettes résistant et un amortisseur intégré sont associés à un système d'étanchéité unique qui minimise les fuites afin de garantir des oscillations de pression de service lisses et stables, même à bas régime. La série offre le choix entre deux points de référence d'oscillation de 45° et 90° et trois angles d'oscillation de 90°, 180° et 270°. Des actionneurs rotatifs avec angle d'oscillation variable sont livrés avec un point d'arrêt de référence fixe. La butée d'angle est attachée, mais non fixée. Celle-ci doit être fixée solidement avant utilisation et définit l'angle d'oscillation exact exigé. Pour les modèles PRN à couple élevé des gammes PRN50 et supérieures, des unités pour des applications de haute énergie sont capables de fonctionner avec des charges beaucoup plus élevées avec l'ajout d'une unité d'amortissement hydraulique en option (CRN). Ces unités d'amortissement hydrauliques doivent être utilisées lorsque l'énergie inertielle excède l'énergie admissible de l'actionneur rotatif PRN.
