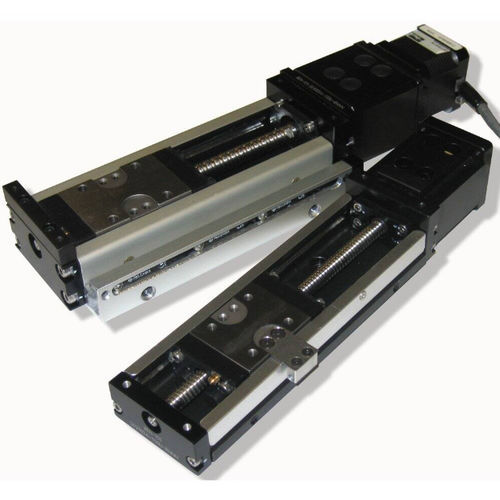

Table de positionnement linéaire 402XE series

multiaxede précisioncompacte

Les tables de la série 402XE utilisent un système monocarrier hautement intégré qui assure à la fois l'entraînement et le guidage. Avec une largeur de seulement 50 mm, des courses allant jusqu'à 220 mm et des charges maximales de 883 N, ses dimensions et ses performances en font la solution idéale pour des applications allant des sciences de la vie à la fabrication électronique La série 402XE de positionneurs linéaires associe un châssis robuste en acier en forme de U à une vis à billes de précision intégrée. La conception de cette platine est unique en ce sens que le système de guidage et le système d'entraînement sont étroitement intégrés l'un à l'autre, ce qui rend cette platine extrêmement compacte et économique tout en offrant une grande précision. Cette série de platines est disponible en 3 tailles de profil différentes pour prendre en charge une grande variété de charges utiles, et peut être facilement configurée en systèmes multiaxes. Une gamme de moteurs pas à pas et de servomoteurs a été présélectionnée pour s'adapter aux performances de la série 402XE, afin de réduire au minimum les efforts de conception. Le modèle 402XE a été utilisé dans de nombreuses applications, allant des sciences de la vie à la fabrication électronique, en passant par les semi-conducteurs et la construction mécanique générale. Marchés : • Sciences de la vie • Fabrication électronique • Semi-conducteurs • Construction mécanique générale Caractéristiques/Avantages : • Largeur du châssis de 50,5 mm • Quatre courses standard de 70 à 220 mm • Répétabilité de position de +/- 5 microns • Vitesses maximales de 250 mm/s • Système d’entraînement à vis à billes et de guidage de haute précision hautement intégré • Charge utile maximale de 882 N • Poussée maximale de 167 N • Options préconfigurées : montage du moteur en ligne ou en parallèle, et options de moteur intégré • Capot de protection en option pour protéger le système d’entraînement et le système de guidage contre les gros débris • Conformité CE et RoHS de série • Systèmes multiaxes de série • Compatible avec les salles blanches
