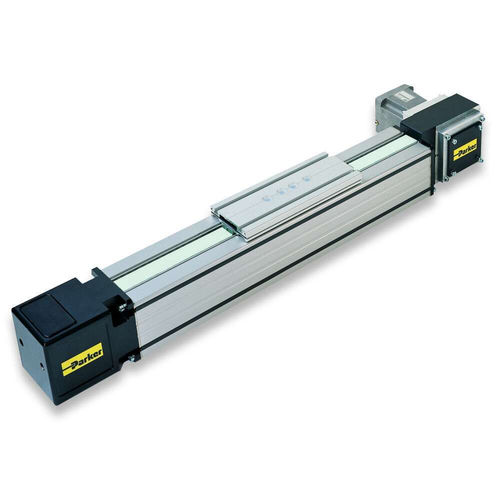

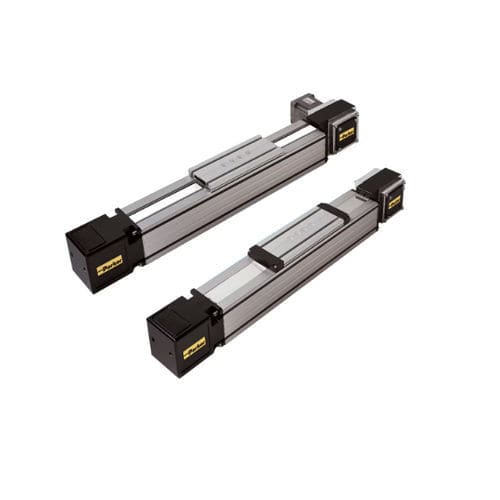

Actionneur haute performance LBB120
linéaireélectriquesans tige

actionneur haute performance
actionneur haute performance
actionneur haute performance
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mouvement
linéaire
Type
électrique
Technologie
à courroie crantée, sans tige
Indice de protection
robuste
Applications
industriel, de manutention
Autres caractéristiques
de positionnement, haute performance, à grande vitesse, mono-axe, guidé, multi-axe
Course

Max: 9 560 mm
(376,378 in)

Min: 9 440 mm
(371,654 in)

Force

2 234 N

Couple

131,4 Nm
(96,916 ft.lb)

Vitesse

Max: 5 m/s
(16,4 ft/s)

Min: 0 m/s
(0 ft/s)

Accélération maximale

Max: 10 m/s²
(32,81 ft/s²)

Min: 0 m/s²
(0 ft/s²)

Répétabilité

0,05 mm, 0,1 mm
(0 in, 0 in)

Description

La série d'actionneurs linéaires de haute performance HPLA est un produit extrêmement robuste et industriel qui permet de fortes accélérations et de grandes vitesses sur de grandes longueurs de déplacements. Combiné avec une construction rigide, il est idéalement adapté à une utilisation dans des configurations monoaxe ou des systèmes de portiques multiaxes haute vitesse. Le chariot du HPLA est supporté d'une façon rigide sur trois côtés par un guidage par galets logés à l'intérieur d'un boîtier robuste en aluminium. Les galets d'appui sont pré-chargés pour éliminer le jeu dans le système et stratégiquement situés le long du chariot afin de répartir uniformément la charge sur toute sa longueur. La haute résistance du HPLA, le système de poulie et courroie renforcée permet un positionnement rapide et répétable du chariot tandis que l'utilisation de taille de poulies supérieures permet de fournir des niveaux très élevés de force de poussée par rapport à la taille du profil. Le montage de la courroie sur le chariot est conçu pour permettre un remplacement facile sans enlever la charge utile, tout en fournissant une liaison très rigide. Ayant un faible coefficient de frottement, la conception du chariot offre un rendement mécanique élevé et une longue durée de vie. LBB120 actionneur linéaire à courroie - Caractéristiques: • Largeur: 120 mm • Capacité de charge maximale: 5030 N (galets en plastique) / 6966 N (galets en acier) • Forces de poussée: jusqu'à 2234 N • Courses: jusqu'à 9,5 m (profil simple) / 17 m avec raccordement de profils (consulter l'usine)
