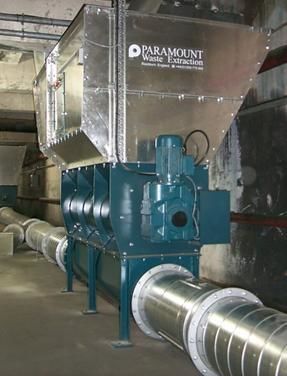

Écluse rotative pour transport pneumatique Rotofeeder

pour collecteur de poussièrepour matériau en vracpour déchets

Vue d'ensemble
Le Paramount Rotofeeder assure le transfert régulé des déchets en vrac et des résidus de processus vers un unique conduit d'air de transport haute vitesse situé dans une tranchée sous les équipements de production. Conçu pour desservir plusieurs points d'alimentation (généralement jusqu'à dix), le Rotofeeder reçoit les déchets via des goulottes placées près des machines afin de réduire les déversements au sol et la dispersion de poussières à la source.

Principe de fonctionnement
Des palettes rotatives internes équipées de bandes en caoutchouc flexibles et résistantes à l'usure forment des volumes scellés et rotatifs qui transfèrent les déchets de la goulotte vers le conduit de transport. Les bandes en caoutchouc se déforment pour laisser passer des pièces surdimensionnées sans compromettre le flux d'air de transport. La capacité est calculée à partir du volume de section de la palette et de la vitesse de rotation, et est généralement dimensionnée avec une marge pour faire face aux surcharges ponctuelles.

Options ventilateur et transport
Le positionnement du ventilateur se configure selon le type de déchets : en amont des points d'alimentation pour fines particules et poussières, ou en aval avec un ventilateur-hacheur pour réduire la taille des déchets avant séparation. L'option d'admission d'air extérieure évite la perte d'air chauffé du bâtiment. Le système est conçu pour une exploitation industrielle robuste et des implantations flexibles.

Motorisation et protection
Le Rotofeeder est entraîné par une boîte de vitesses motorisée haute performance montée sur des butées en caoutchouc amortissantes pour réduire les vibrations. La boîte intègre un dispositif d'arrêt moteur pour protection contre les surcharges et est dimensionnée pour supporter des charges lourdes en usage industriel continu.

Avantages du système
La configuration scellée en dépression contient les déchets et la poussière dans le réseau de conduits, évitant les contaminations au sol et les émissions atmosphériques. Un conduit de transport à haute capacité alimenté par plusieurs Rotofeeder peut remplacer plusieurs ventilateurs locaux et convoyeurs à bande, simplifiant la gestion des déchets, réduisant la consommation d'énergie et la maintenance. Avec une seule pièce en mouvement lent en contact avec les déchets, l'usure et les pannes mécaniques sont réduites, et le conduit de grand diamètre limite les risques d'obstruction.

Bénéfices des systèmes Rotofeeder

• Zone de production dégagée : une unique tranchée concentre les services auxiliaires et maintient l'aire de production organisée.
• Extension facile : des machines supplémentaires peuvent être intégrées sans modifications majeures de la gestion des déchets.
• Environnement de travail propre : la contention des poussières et déchets répond aux exigences d'hygiène des sites sensibles (ex. production alimentaire).

Caractéristiques techniques

• Dessert jusqu'à dix points d'alimentation vers un seul conduit d'air de transport haute vitesse.
• Assemblage de palettes rotatives internes avec bandes en caoutchouc flexibles et résistantes formant des volumes scellés.
• Capacité généralement surdimensionnée pour gérer les surcharges (calculée à partir du volume de palette et de la vitesse de rotation).
• Position du ventilateur flexible : avant les points d'alimentation pour petites particules/poussières ou après avec ventilateur-hacheur pour réduire la taille des déchets.
• Option d'admission d'air extérieure pour éviter la perte d'air chauffé.
• Boîte de vitesses motorisée haute performance avec butées amortissantes en caoutchouc et dispositif d'arrêt moteur intégré pour protection.
• Conception scellée en dépression pour contenir les déchets dans les conduits et prévenir les émissions de poussières.
• Une seule pièce en mouvement lent en contact avec les déchets pour minimiser l'usure et le risque de panne.
• Conduit de transport de grand diamètre et haute puissance pour minimiser les obstructions et les temps d'arrêt.
• Construction industrielle robuste pour une fiabilité à long terme.
