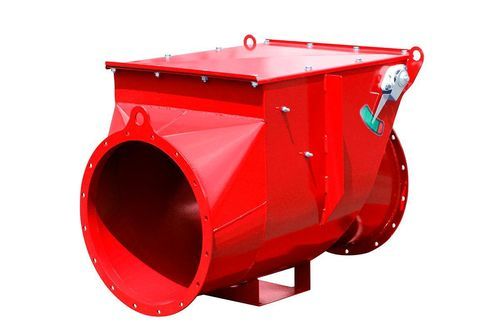

Clapet anti-retour pour air ECV

pour applications industriellespour atmosphère explosived'aspiration

Présentation
Les clapets de sécurité d'urgence (ECV) sont conçus pour bloquer la propagation des flammes et des gaz, prévenant ainsi les dommages structurels et protégeant le personnel. Le clapet anti-retour de sécurité est certifié ATEX EN16447 contre la propagation d'une explosion dans la conduite d'aspiration selon la directive ATEX 2014/34/UE. Les ECV sont des dispositifs de sécurité passifs qui s'activent automatiquement en cas de surtension ou d'explosion, se scellant pour empêcher le reflux de gaz ou de flammes indésirables.

Fonctionnement
Les ECV restent ouverts en fonctionnement normal et n'entravent pas l'écoulement. En cas d'explosion ou de contre-pression dans un dispositif de filtration ou une gaine, le clapet se ferme pour éviter que les effets d'explosion et d'incendie ne se propagent en sens inverse vers les zones de travail. Une fois activé par la surpression, le clapet reste fermé, empêchant la propagation arrière des flammes et des gaz.

Applications
Les ECV sont obligatoires sur tous les systèmes d'extraction de déchets comportant un dispositif de filtration. Ils font partie des systèmes de sécurité pour les environnements industriels exposés au risque d'explosion et visent à protéger les structures et le personnel.

Construction et matériaux
Les ECV sont fabriqués en acier au carbone (peint bleu RAL5010 ou rouge RAL3020) ou en acier inoxydable (AISI 304). Les manchons sont soudés et renforcés pour résister à de fortes pressions.

Options disponibles / Variantes

• ECV avec micro-interrupteur (position fermée)
• ECV sans micro-interrupteur
• ECV pour installation in situ
• Variante de second modèle (ECV 2nd design)
• Images/variantes liées aux clapets anti-retour (NRV) présentées

Accessoires (sur demande)

• Bloqueur de sécurité anti-ouverture
• Micro-interrupteur (position fermée)
• Capteur interne pour arrêt matière
• Joint en cellule de silicone
• Insonorisation

Systèmes de sécurité additionnels
Dans le cadre de solutions clés en main, des détecteurs de particules et de flammes propriétaires peuvent être fournis pour déclencher des alarmes et arrêter le système d'évacuation des déchets; des systèmes d'extinction peuvent être intégrés si nécessaire pour réduire davantage le risque d'incendie.

Caractéristiques / spécifications techniques

• Certification : ATEX EN16447 (conçu pour empêcher la propagation d'une explosion dans la conduite d'aspiration)
• Conformité : Directive ATEX 2014/34/UE
• Utilisation prévue : Systèmes d'extraction de déchets avec dispositifs de filtration (empêche le reflux de flammes/gaz)
• Fonctionnement : Passif, activation automatique en cas de surtension; reste fermé après activation
• Matériaux de construction : Acier au carbone (peint RAL5010 bleu ou RAL3020 rouge) ou acier inox AISI304
• Manchons : Soudés et renforcés pour résistance aux hautes pressions
• Accessoires optionnels : bloqueur anti-ouverture, micro-interrupteur position fermée, capteur interne d'arrêt matière, joint en cellule de silicone, insonorisation
• Intégration : Compatible avec détecteurs d'étincelles/flammes et systèmes d'extinction sur conduits dans le cadre de solutions clés en main
