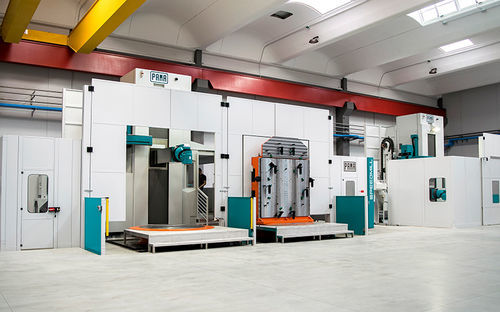

Fraiseuse CNC 3 axes SPEEDMILL series

horizontaleà colonnepour pièce de grande dimension

Vue d'ensemble
Les fraiseuses horizontales PAMA Speedmill sont conçues pour usiner des pièces de taille moyenne à importante lorsque l'usinage horizontal est privilégié. La conception met l'accent sur l'amortissement des vibrations, la dynamique des axes, la haute vitesse de broche et la précision dimensionnelle des pièces.

Conception et construction
Les machines possèdent une colonne thermiquement symétrique avec une tête montée au centre et des guides à rouleaux sur les axes X et Y pour tirer parti de la dynamique des axes. Le ram (outil mobile) est guidé à l'intérieur de la tête par des coussinets hydrostatiques et intègre un système de rétroaction en temps réel pour compenser les dilatations thermiques, améliorant la précision de positionnement et la rigidité à la source des vibrations.

Contrôle thermique et lubrification
Les têtes porte‑outils CNC sont stabilisées thermiquement par recirculation de fluide à température contrôlée. Pour atteindre les vitesses élevées, la précision et la résistance à l'usure des organes cinématiques, la lubrification est assurée par des systèmes de recirculation air‑huile ou huile climatisée.

Options de configuration

• un large assortiment de tables de fraisage ou de tournage
• un large assortiment de magasins d'outils et de magasins pour têtes porte‑outils CNC

Commande CNC
La gamme peut être configurée avec des commandes CNC Siemens, Heidenhain ou Fanuc selon les besoins de production.

Informations techniques (résumé)
Course axe X (Colonne) : 5000 mm
Course axe Y (Tête) : 2000 - 5000 mm
Course axe Z (Ram) : 1200 - 2000 mm
Section du ram : 430x430 - 500x500 mm
Transmission broche : Direct Drive
Puissance broche (S1) : 66 - 90 kW
Couple broche (S1) : 822 - 2494 Nm
Vitesse broche : 4000 - 6000 tr/min
Tête universelle - Puissance broche (S1) : 37 / 50 kW
Tête universelle - Couple broche (S1) : 1000 / 1200 Nm
Tête universelle - Vitesse broche : 6000 tr/min
Tête universelle - Positionnement axes A/C : 360000 n°
Vitesse rapide des axes X, Y, Z : jusqu'à 35000 mm/min

Caractéristiques / spécifications techniques

• Colonne thermiquement symétrique avec tête montée au centre
• Guides à rouleaux sur les axes X et Y
• Ram guidé par coussinets hydrostatiques avec compensation thermique en temps réel
• Stabilisation thermique des têtes porte‑outils CNC par recirculation de fluide contrôlée
• Lubrification par systèmes de recirculation air‑huile ou huile climatisée
• Déplacements du ram (Y) jusqu'à 5000 mm ; déplacements Z du ram entre 1200 et 2000 mm
• Sections du ram : 430x430 mm ; 500x500 mm
• Vitesses de broche : 4000 - 6000 tr/min ; tête universelle jusqu'à 6000 tr/min
• Plages de puissance broche : broche principale 66-90 kW ; tête universelle 37/50 kW
• Plages de couple broche jusqu'à 2494 Nm
• Vitesse rapide jusqu'à 35000 mm/min
