Système de coffrage de façade

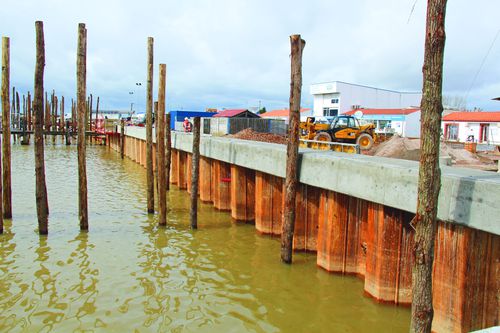

Les équerres/consoles de soutien REDEB et les panneaux/plateformes multi-forme SOFFIT sont adaptés pour la réalisation de poutres de couronnement (d’une charge inférieure à 1,5 tonnes ou 2 tonnes selon le type de palplanches) sans qu’il ait besoin de souder ou percer la palplanche (exceptées certaines AZ de largeur 700 mm). Un coffrage pouvant aller jusqu’à 3 tonnes par console peut être atteint par l’utilisation d’équipements spéciaux (bouton et MDBS). Ce système peut également être utilisé pour le coffrage de rideaux mixtes. 1) Positionner les équerres REDEB comme prescrit dans le chapitre “Montage des équerres REDEB”. Vérifier la bonne hauteur de la pose, le bon serrage des vis de serrage (moment de 180Nm) et l’horizontalité au moyen d’un niveau. 2) Poser la butée d’arrêt vers l’extrémité du bras le plus long et boulonner-la sur l’équerre (voir fig.1). 3) Poser les panneaux SOFFIT sur les équerres et, dans la mesure du possible, de manière que le bord des panneaux arrive bien en contact avec les surfaces extérieures des palplanches. Caler les panneaux SOFFIT entre la surface extérieure de la palplanche et la butée d’arrêt, ceci pour empêcher l’éventuel mouvement en arrière des panneaux. Les butées supportent aussi tout effort horizontal dans ce sens (fig.2). 4) Le garde-corps fait partie intégrale du panneau. 5) Au moyen d’un marteau, taper doucement aux extrémités des barres en inox pour que celles-ci arrivent bien contre le contour des palplanches, commencer au centre et continuer vers les barres d’extrémité. Bien graisser avec de l’huile de chantier.
