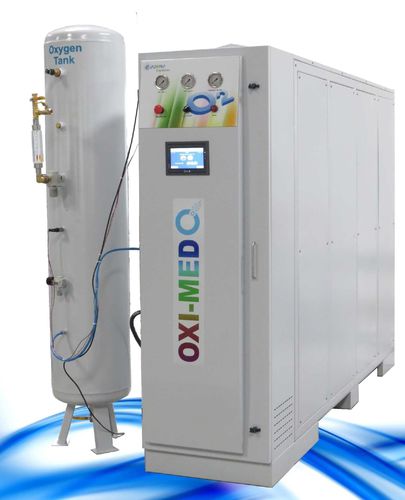

Concentrateur d'oxygène de process ONG-100M

PSA

USINE À OXYGÈNE -PSA TECHNOLOGY Les générateurs d'oxygène OxyNxtGen - Série ONG sont des installations de production d'oxygène sur site. Dans le modèle, l'installation contient le générateur d'oxygène avec le compresseur d'air, le sécheur d'air et le réservoir de réception d'air avec les accessoires de filtrage comme une unité unique intégrée, le module PSA et le réservoir de réception d'oxygène comme un montage au sol séparé. Nos générateurs d'oxygène fonctionnent selon la technique de l'adsorption modulée en pression. Les générateurs d'oxygène OxyNxtGen d'Ozone Engineers utilisent des tamis moléculaires importés à base de zéolite. La pression de livraison peut être réglée à un maximum de 3 à 4 bar(g). DESCRIPTION DU FLUX DE PROCESSUS DE BASE DU SYSTÈME DE GÉNÉRATEUR D'OXYGÈNE Le flux normal d'air à travers le générateur PSA est illustré ci-dessous. Le tamis moléculaire a la propriété unique d'attirer ou d'adsorber physiquement l'azote de l'air, laissant l'oxygène passer à travers le réservoir de produit, et peut, lorsqu'il est saturé d'azote, être à nouveau nettoyé par purge avec de l'oxygène dans des conditions de pression plus basses. Le générateur PSA est constitué de deux colonnes d'absorption fonctionnant en alternance, c'est-à-dire que les processus se déroulent toujours en opposition de phase, de telle sorte qu'une colonne d'absorption avec un tamis nettoyé fournit de l'oxygène tandis que l'autre colonne d'absorption régénère le tamis saturé. Après une certaine période prédéfinie, les processus changent, de sorte que la première colonne d'absorption régénère maintenant le tamis saturé, tandis que la seconde fournit de l'oxygène à travers un tamis nettoyé.
