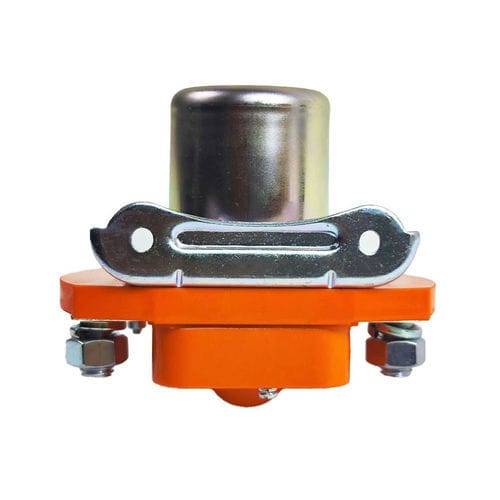

Contacteur de puissance 009 seriehaute puissanceélectromécaniqueélectromagnétique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Fonction
- de puissance, haute puissance
- Technologie
- électromécanique, électromagnétique
- Spécification électrique
- DC, de courant fort
- Application
- pour véhicule électrique
- Autres caractéristiques
- de batterie
- Courant primaire
Max: 600 A
Min: 200 A
- Tension de charge
Max: 85 V
Min: 0 V
Description
Présentation
Relais de puissance 200A, 400A et 600A destiné aux applications sur véhicules électriques pour dissocier le circuit de commande du circuit de puissance. Idéal en coupe-circuit général sur une moto électrique, un bateau électrique, un karting électrique ou tout système nécessitant une séparation du circuit de puissance.
Fonctionnement
Le relais est un contacteur de puissance permettant de laisser passer un courant jusqu'à 200A, 400A ou 600A selon la version choisie. La bobine de commande peut être alimentée en courant continu dans une plage compatible systèmes 48V/52V/60V/72V.
Spécifications de la bobine et tensions
La bobine de commande peut être alimentée entre 40V et 84-85V DC. Selon la page produit : le relais se fermera à partir de 43V en courant continu (convient aux batteries 48V, 52V, 60V, 72V DC) et se fermera automatiquement si la tension diminue en dessous de 7V DC.
Montage et connectique
Le relais se monte généralement en série sur la borne positive entre le contrôleur et la batterie. Connexions identifiées :
Plan 2D
Des plans 2D sont disponibles pour les versions 200A, 400A et 600A (plans techniques illustrés sur la fiche produit).
Caractéristiques / spécifications techniques
Relais de puissance 200A, 400A et 600A destiné aux applications sur véhicules électriques pour dissocier le circuit de commande du circuit de puissance. Idéal en coupe-circuit général sur une moto électrique, un bateau électrique, un karting électrique ou tout système nécessitant une séparation du circuit de puissance.
Fonctionnement
Le relais est un contacteur de puissance permettant de laisser passer un courant jusqu'à 200A, 400A ou 600A selon la version choisie. La bobine de commande peut être alimentée en courant continu dans une plage compatible systèmes 48V/52V/60V/72V.
Spécifications de la bobine et tensions
La bobine de commande peut être alimentée entre 40V et 84-85V DC. Selon la page produit : le relais se fermera à partir de 43V en courant continu (convient aux batteries 48V, 52V, 60V, 72V DC) et se fermera automatiquement si la tension diminue en dessous de 7V DC.
Montage et connectique
Le relais se monte généralement en série sur la borne positive entre le contrôleur et la batterie. Connexions identifiées :
- 1 : A relier à la borne positive de la batterie
- 2 : Sortie de puissance du relais. A relier à la borne positive du contrôleur
- A1 : Positif (+) bobine, tension min +40V DC
- A2 : Masse (GND) bobine
Plan 2D
Des plans 2D sont disponibles pour les versions 200A, 400A et 600A (plans techniques illustrés sur la fiche produit).
Caractéristiques / spécifications techniques
- Courants disponibles : 200A, 400A, 600A (selon version choisie)
- Tension maximale de fonctionnement (circuit puissance) : jusqu'à 85V DC (mentionnée)
- Plage d'alimentation bobine : 40V à 84-85V DC
- Se ferme à partir de : 43V DC (mention sur fiches)
- Se ferme automatiquement si tension < 7V DC (mention sur fiches)
- Montage : en série sur la borne positive entre contrôleur et batterie
- Connexions : 1 (+ batterie), 2 (sortie vers contrôleur), A1 (+ bobine), A2 (GND bobine)
- Référence produit (SKU) : 009114
- Poids indiqué : 2.00 kg
- Prix hors taxe : 41.666667 EUR
- Prix TTC : 50,00 EUR
- Disponibilité : EN STOCK (quantité indiquée sur la fiche : 21 produits)
