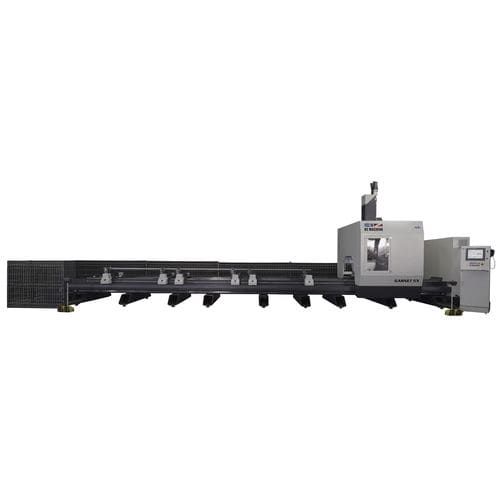

Centre d'usinage CNC 5 axes GARNET 5X
verticalpour acierpour PVC

Centre d'usinage CNC 5 axes - GARNET 5X - OZMACHINE - vertical / pour acier / pour PVC
Centre d'usinage CNC 5 axes - GARNET 5X - OZMACHINE - vertical / pour acier / pour PVC
Centre d'usinage CNC 5 axes - GARNET 5X - OZMACHINE - vertical / pour acier / pour PVC - image - 2
Centre d'usinage CNC 5 axes - GARNET 5X - OZMACHINE - vertical / pour acier / pour PVC - image - 3
Centre d'usinage CNC 5 axes - GARNET 5X - OZMACHINE - vertical / pour acier / pour PVC - image - 4
Centre d'usinage CNC 5 axes - GARNET 5X - OZMACHINE - vertical / pour acier / pour PVC - image - 5
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de OZMACHINE

Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Matière usinée
pour acier, pour PVC, pour aluminium
Fonction associée
de découpe, de perçage
Applications
pour profilés
Autres caractéristiques
tout-en-un
Course X

8 000 mm
(314,96 in)

Course Y

515 mm
(20,28 in)

Course Z

370 mm
(14,57 in)

Vitesse de rotation

24 000 rpm
(150 796 rad.min-1)

Puissance

17 kW
(23,11 hp)

Rotation de la table axe C

360 °

Vitesse d'avancement axe X

84 m/min

Vitesse d'avancement axe Y

75 m/min

Vitesse d'avancement axe Z

40 m/min

Longueur hors tout

11 500 mm
(452,8 in)

Largeur hors tout

3 010 mm
(118,5 in)

Hauteur totale

3 500 mm
(137,8 in)

Description

Le GARNET 5X, centre d’usinage CNC 5 axes, répond aux besoins variés de ses utilisateurs en traitant des profilés en aluminium de différentes dimensions via une broche pouvant usiner dans un angle allant de 0° à 360° sur l’axe B, et de 0° à 180° sur l’axe A. Il a été développé pour réaliser des opérations spéciales en plus des standards sur différents profilés, notamment le fraisage, l’ouverture de canaux de drainage, le perçage, le marquage et l’encoche. Sa grande capacité d’usinage (580 mm x 340 mm) est très appréciée par ses utilisateurs.
