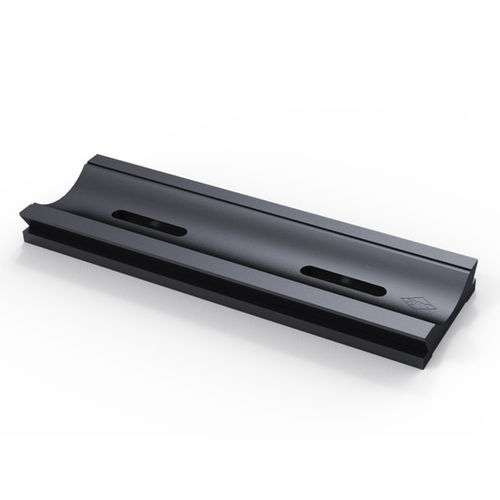

Rail de guidage linéaire S 90 LL
en aluminiumde précisionpour optique

rail de guidage linéaire
rail de guidage linéaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de guidage linéaire
Matériau
en aluminium
Autres caractéristiques
de précision, pour optique, à haute précision
Longueur de rail

Min: 300 mm
(11,81 in)

Max: 2 000 mm
(78,74 in)

Description

-Hauteur du système 105 mm -convient aux grilles de montage métriques et en pouces -anodisé noir, sans reflet options -autres longueurs -autres couleurs anodisées -avec échelle à ruban Les rails du système S 90 LL sont des éléments de base du système de manutention de faisceaux SYS 90. Ils sont fabriqués dans un alliage d'aluminium spécial qui assure une grande stabilité dimensionnelle. Les surfaces de guidage et d'assemblage sont usinées avec une grande précision. Un concept de système sophistiqué permet un positionnement précis et reproductible d'autres composants SYS 90 sur les rails S 90 LL. Les rails du système, les glissières RT 90 et les autres composants SYS 90, tels que les porte-optiques, forment un système dont l'axe optique se situe à 105 mm au-dessus de la surface de base. Les trous oblongs permettent de monter les rails du système S 90 LL sur des tables optiques dans pratiquement n'importe quel angle par rapport à la grille de filetage.

---
