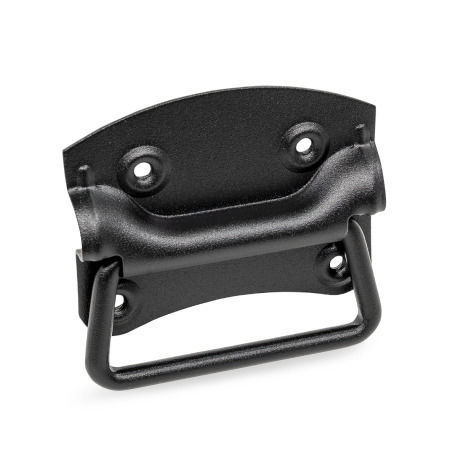

Poignée étrier GN 3136

pivotanterabattablede transport

Présentation
Les poignées rabattables GN 3136 sont destinées à tirer des tiroirs et à soulever des boîtes et conteneurs. En utilisation, la poignée pivotante vient en appui sur le corps en tôle à environ 90° puis revient en position de repos sous l'effet de la gravité.

Remarques de conception
La construction par pièces embouties et pliées peut engendrer des tolérances plus importantes ; des mesures de compensation adaptées doivent être prévues lors de la conception de l'ensemble.

Matériaux et finitions

• Acier
  • Zingué, passivé bleu — désignation : ST
  • Plastifié — noir RAL 9005, finition texturée — désignation : STSW
• Inox — NI — AISI 304, finition naturelle

Options / variantes d'article

• Type A — avec trous fraisés
• Exemples de références : GN 3136-85-70-A-ST, GN 3136-100-80-A-NI, GN 3136-135-110-A-STSW

Dimensions disponibles (exemples)

• Longueur nominale l1 (acier) : 85, 100, 120, 135 mm
• Longueur nominale l1 (inox) : 100 mm
• Deuxième longueur l2 : 70, 80, 95, 110 mm
• Dimensions représentatives : d1, d2, h1, h2, l3, m1, l4, l5, s (voir tableau technique)

Informations techniques

• Poids (article exemple) : ≈ 0,115 kg
• Conformité RoHS : Oui
• Numéro tarifaire douanier : 83024900

Caractéristiques techniques

• Modèle : GN 3136
• Fonction : poignée rabattable/pivotante retournant par gravité ; pour tiroirs, boîtes et conteneurs
• Matériaux/finitions : ST, STSW, NI (AISI 304)
• Type disponible : A (avec trous fraisés)
