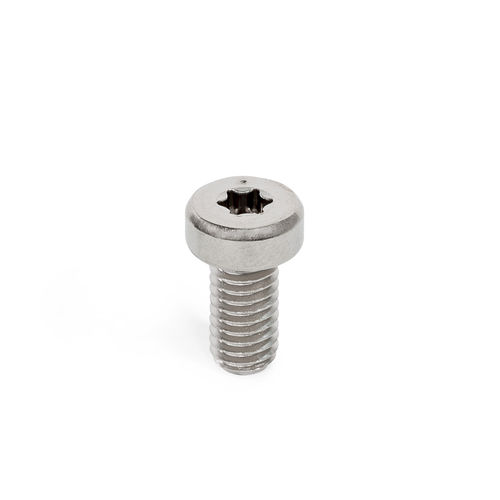

Vis de bridage GN 418.3

à tête cylindriqueTorxen acier

Les excentriques de serrage GN 418.3 permettent de plaquer des pièces grâce à leur tête excentrée dont la dimension e est décalée, selon la taille, par rapport à l'axe central de la vis. Les trous de fixation filetés destinés aux excentriques de serrage doivent être réalisés, conformément au schéma, à une distance a de la pièce à serrer. La tête de la vis est en position de serrage lorsqu'elle est orientée vers l'arrière après vissage complet de sorte que le repère soit contre la surface de la pièce à serrer. Les vis à excentrique doivent être serrées au couple indiqué, de manière à ce que l'excentrique exerce une pression sur la pièce à serrer. La tolérance t (tolérance maximale admissible de la pièce) permet de s'assurer que la distance de serrage de l'excentrique est comprise dans une fourchette appropriée.
