Raccord rapide GN 1050

en acierà déconnexion rapide

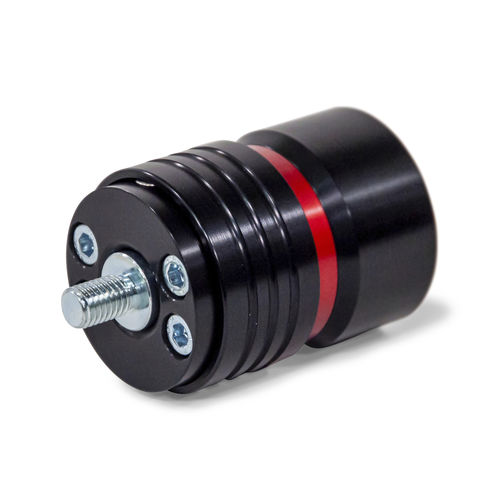

Les raccords rapides GN 1050 positionnent et connectent les composants sans outils à l'aide de goujons GN 1050.1 pour un ajustement serré et répétable. Pour les réglages répétés de machines ou les assemblages qui nécessitent l'utilisation peu pratique d'un tournevis, les raccords rapides peuvent être utilisés sur les montages ou les lignes de production pour monter efficacement des rails de guidage, des couvercles ou des dispositifs supplémentaires. Un bouton de verrouillage de sécurité protège contre l'ouverture accidentelle du raccord. En appuyant sur le bouton, le manchon peut être déplacé axialement pour déverrouiller un goujon inséré dans l'encoche située à l'intérieur. Dans le même temps, un anneau rouge devient visible à l'extérieur pour indiquer l'état déverrouillé. Les accouplements ne transmettent aucun couple. Si plusieurs accouplements sont utilisés sur la même unité, le codage L peut être utilisé pour compenser un décalage radial et axial. Les alésages d3 peuvent recevoir des goupilles de cylindre ou de pointe de came pour positionner l'accouplement, si nécessaire. Pour le codage L, les trous des goupilles sur l'application doivent être proportionnellement plus grands pour permettre des ajustements radiaux. Les brides GN 1050.2 sont disponibles en tant qu'accessoire pour l'assemblage des accouplements et des goujons, et fournissent des options de fixation supplémentaires.
