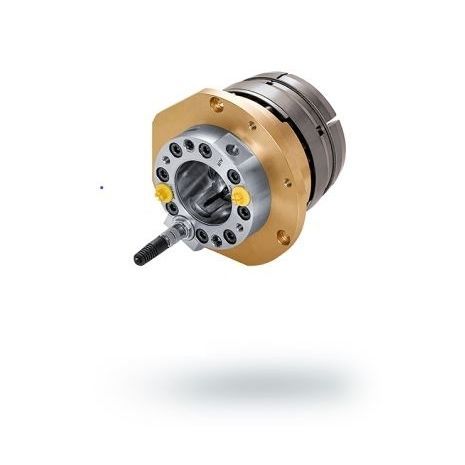

Système de surveillance d'état MSU

de positionde courantde process

SOLUTION DE SURVEILLANCE INTELLIGENTE 3 EN 1 MSU est un système d’assistance à capteur qui est intégré dans les unités de desserrage OTT-JAKOB et qui augmente durablement la disponibilité et l’efficacité d’une machine-outil. Le concept exclusif de MSU combine trois fonctions de surveillance en une unité : Identification de la position des tirants Détection de la position de desserrage Détection des fuites dans le joint tournant La surveillance de ces paramètres est d’une importance capitale pour la garantie d’un déroulement maîtrisé de la fabrication. L’acquisition des données de mesure s’effectue pendant l’usinage des pièces, ce qui permet d’obtenir des informations sur l’état effectif qui domine dans la machine. Celles-ci peuvent être utilisées intégralement dans le sens de la maintenance prédictive pour l’analyse ou pour des décisions supplémentaires. Une opération de serrage et de desserrage fiable La surveillance de la position des tirants est effectuée par le biais d’un système électronique de mesure de course. Celui-ci détecte la position exacte des tirants, et ainsi la position actuelle de l’outil, au moyen d’une bague cible au niveau du raccord du tirant. Le système reconnaît les trois états « desserré », « outil serré » et « serré sans outil ». La présence de cette information permet d’éviter que le changeur d’outil retire l’outil trop tôt de la broche ou démarre la broche avant que l’outil soit (bien) serré.
