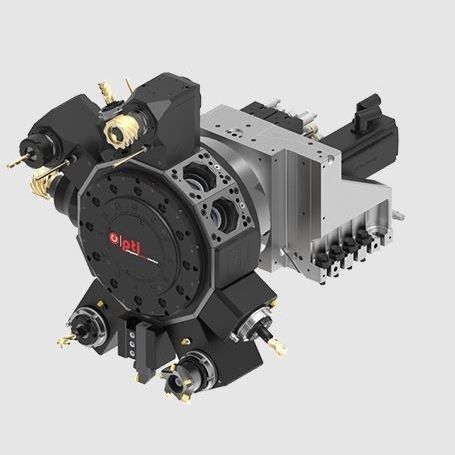

Unité de bridage manuelle PTI

d'arbre

L'INTERFACE DE TOURNAGE STANDARDISÉE La PTI (Polygonal Turning Interface) est une interface d'outil innovante qui élève l'état de l'art à un tout autre niveau et permet la standardisation des revolvers de tours. La principale caractéristique de conception de l'interface est son cône polygonal à huit côtés avec un ajustement affleurant. Avec le système PTI, les outils statiques et entraînés sont serrés à l'aide du système de serrage rapide d'OTT-JAKOB. L'interface est dotée de trous pour le liquide de refroidissement et l'air d'étanchéité. Une interface pour le transfert de données et d'énergie est également prévue, de sorte que le PTI peut également être intégré dans les environnements de l'industrie 4.0. Le PTI est disponible dans les tailles PTI42, PTI54 et PTI65. Le PTI a été développé dans le cadre d'un projet de recherche commun auquel OTT-JAKOB a participé de manière importante. L'objectif final est de standardiser l'arbre, le support et l'accouplement. Les étapes nécessaires à cet effet sont actuellement en cours après un lancement réussi sur le marché. Excellente rigidité à la torsion et précision de répétition Le cône polygonal permet de transmettre le moment de torsion par verrouillage de forme. Cette caractéristique de conception rend également possible un positionnement précis des répétitions. Par conséquent, il n'est plus nécessaire de régler manuellement les outils. Meilleure rigidité à la flexion Grâce au raccord affleurant, le système PTI peut supporter un moment de flexion plus élevé. L'option de serrage à l'aide de quatre vis permet une rigidité de flexion supplémentaire. Changement d'outil plus rapide Le système de serrage rapide d'OTT-JAKOB permet de gagner un temps considérable lors du changement d'outil et de réduire efficacement les coûts d'équipement. Les outils sont serrés et desserrés par une simple vis actionnée par une clé dynamométrique.
