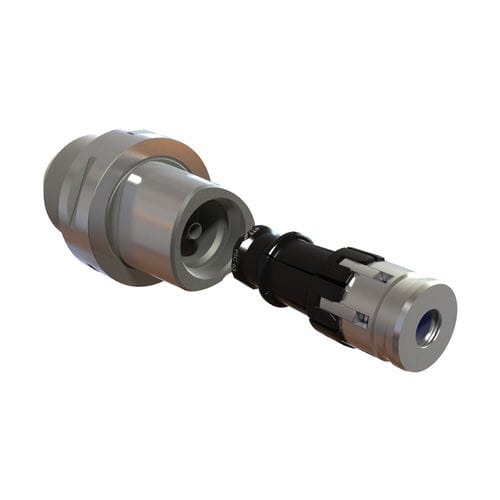

Porte-outil cône à queue polygonale PSC

ISO

Le cône à queue polygonale est un interface puissant particulièrement appropriée à l’utilisation dans des machines multitâches. Commercialisé en 1990 sous le nom de Coromant CAPTO, il a été normalisé selon ISO 26623 après l’expiration du brevet. La forme polygonale conique unique, qui du fait de sa propriété auto-centrante empêche efficacement le jeu axial et radial constitue la caractéristique principale du PSC. Le contact plan permet non seulement d’obtenir une position définie de l’outil dans l’attachement, mais aussi une excellente répétabilité. Le cône à queue polygonale est ainsi particulièrement adapté pour les applications de grande précision. L’interface PSC possède une excellente rigidité qui résulte du grand diamètre de cône. De plus, la répartition régulière du couple sur la surface polygonale contribue à une stabilité maximale. Modularité La griffe PSC OTT-JAKOB a été adaptée aux composants existants du système de serrage OTT-JAKOB et s’intègre ainsi parfaitement dans notre structure modulaire. Cette propriété offre la possibilité d’équiper les broches en HSK ou en PSC, au choix. Douille de broche OTT-JAKOB propose un sous-ensemble complet constitué de la griffe et de la douille de broche, y compris le raccordement à la transmission d’air de nettoyage / de fluide. Le contour intérieur existant dans la douille de broche rend inutile la fabrication coûteuse du contour PSC.
