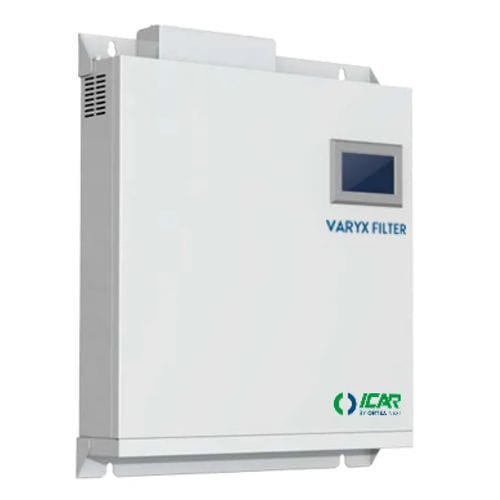

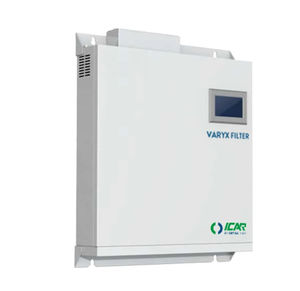

Générateur de fréquence VARYX

de tensionstatique de puissance réactiveà sorties multiples

Présentation
Générateur de VAR statique (SVG) destiné à la compensation de puissance réactive en version murale pour réseaux triphasés industriels. Disponible en 30–200 kVAr, avec réponse rapide et possibilité d’exploitation en parallèle.

Version murale (variantes)

• Code: VARYX.W-30 | Description: VARYX WALL 30 kVAr | Rendement: 99% | Dimensions: 500x470x90 mm | Poids: 18 kg
• Code: VARYX.W-50 | Description: VARYX WALL 50 kVAr | Rendement: 99% | Dimensions: 500x470x90 mm | Poids: 18 kg
• Code: VARYX.W-75 | Description: VARYX WALL 75 kVAr | Rendement: 99% | Dimensions: 500x520x100 mm | Poids: 30 kg
• Code: VARYX.W-100 | Description: VARYX WALL 100 kVAr | Rendement: 99% | Dimensions: 500x520x100 mm | Poids: 30 kg
• Code: VARYX.W-200 | Description: VARYX WALL 200 kVAr | Rendement: 98,5% | Dimensions: 500x600x220 mm | Poids: 60 kg

Caractéristiques techniques

• Tension nominale: Ue = 400 V (230 V - 450 V)
• Fréquence: 50 Hz / 60 Hz (45 ÷ 62,5 Hz)
• Type d'installation / phases: 3 phases, 3 fils ou 3 phases, 4 fils
• Câblage des TC: côté charge/alimentation, échantillonnage en boucle fermée
• Compensation des harmoniques: Non
• Fonctionnement parallèle: possibilité d’exploitation de plusieurs unités en parallèle
• Temps de réponse: < 50 μs
• Temps de réponse total: < 15 ms
• Humidité relative: <95% sans condensation
• Altitude: ≤1500 m ; capacité diminuant de 1 % tous les 100 m entre 1500 et 4000 m
• Fréquence de commutation: 40 kHz
• Degré de protection: IP20

Communications et protections

• Ports de communication: RS485, Ethernet RJ45
• Protocole: Modbus RTU / TCP/IP
• Protections: surcharge, court-circuit, surchauffe, surtension et sous-tension
• Interface graphique: écran tactile 4,3
