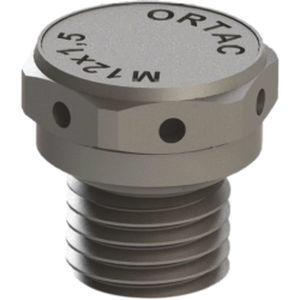

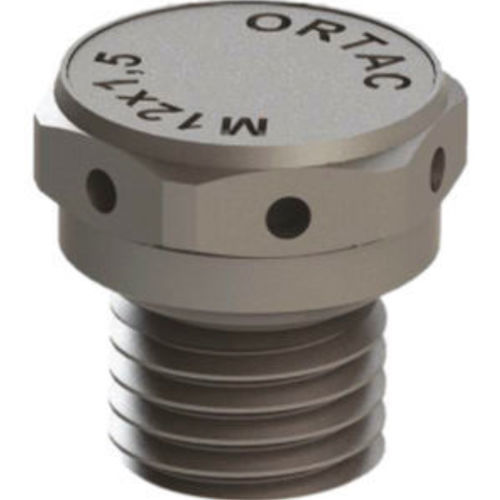

Reniflard fileté OMBV series

à visserétanche

Détails du produit
Chapeau et corps : laiton nickelé
Joints : NBR / EPDM
Élément de ventilation : copolymère acrylique sur support nylon (hydrophobe, oléophobe)
Filetage de connexion : métrique (EN 60423)
Indice de protection : IP68
Plage de températures de fonctionnement : -20 °C à +100 °C / -30 °C à +150 °C

Avantages

• Équilibre la pression à l'intérieur et à l'extérieur de l'installation
• Prévient la corrosion et la condensation d'eau à l'intérieur du boîtier
• Allonge la durée de vie du produit
• Différents débits d'air disponibles
• Facile à monter
• Haute résistance chimique

Applications

• Applications industrielles et électroniques
• Applications pour l'énergie éolienne et solaire
• Industrie de l'éclairage
• Automobile et technologies d'automatisation
• Industrie ferroviaire

Données techniques
Filetage AG | Code | H mm | GL mm | Clé mm | Diamètre filetage mm | Diamètre perçage mm | Débit d'air moyen l/h | Intrusion d'eau Bar
M 4 x 0,70 | OMBVP4UH | 10 | 3 | 12 | 4 | 4,2 | 70 | 0,1
M 8 x 1,25 | OMBVP8UH | 13 | 6 | 12 | 8 | 8,2 | 70 | 0,1
M 10 x 1,5 | OMBVP10UH | 13 | 6 | 12 | 10 | 10,2 | 70 | 0,1
M 12 x 1,5 | OMBVP01S | 14 | 6 | 17 | 10 | 12,3 | 16 | 0,8
M 12 x 1,5 | OMBVP01M | 14 | 6 | 17 | 12 | 12,3 | 25 | 0,5
M 12 x 1,5 | OMBVP01H | 14 | 6 | 17 | 12 | 12,3 | 150 | 0,2
M 12 x 1,5 | OMBVP01UH | 14 | 6 | 17 | 12 | 12,3 | 300 | 0,1
M 12 x 1,5 | OMBVP01SL | 18 | 10 | 17 | 12 | 12,3 | 16 | 0,8
M 12 x 1,5 | OMBVP01ML | 18 | 10 | 17 | 12 | 12,3 | 25 | 0,5
M 12 x 1,5 | OMBVP01HL | 18 | 10 | 17 | 12 | 12,3 | 150 | 0,2
M 12 x 1,5 | OMBVP01UHL | 18 | 10 | 17 | 12 | 12,3 | 300 | 0,1
M 16 x 1,5 | OMBVP02S | 18 | 10 | 19 | 16 | 16,3 | 16 | 0,8
M 16 x 1,5 | OMBVP02M | 18 | 10 | 19 | 16 | 16,3 | 25 | 0,5
M 16 x 1,5 | OMBVP02H | 18 | 10 | 19 | 16 | 16,3 | 150 | 0,2
M 16 x 1,5 | OMBVP02UH | 18 | 10 | 19 | 16 | 16,3 | 300 | 0,1

Caractéristiques / Spécifications techniques

• Matériau (chapeau et corps) : laiton nickelé
• Matériau du joint : NBR ou EPDM
• Matériau de la ventilation : copolymère acrylique sur support nylon (hydrophobe, oléophobe)
• Standard de filetage de connexion : métrique (EN 60423)
• Indice de protection : IP68
• Plages de température de fonctionnement : -20 °C à +100 °C et -30 °C à +150 °C (variantes)
• Plusieurs tailles de filetage AG disponibles et codes produits correspondants (M4, M8, M10, M12, M16)
• Le débit d'air moyen et la résistance à l'intrusion d'eau varient selon le code (voir tableau technique)
• Applications typiques : boîtiers industriels/électroniques, éolien & solaire, éclairage, automobile/automatisation, ferroviaire
