Transformateur de puissance TARD
enrobé résinetriphasésur rail DIN

transformateur de puissance
transformateur de puissance
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de puissance
Construction
enrobé résine
Spécification électrique
triphasé
Montage
sur rail DIN
Autres caractéristiques
toroïdal

Description

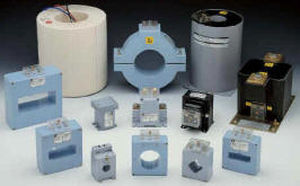

Les transformateurs toroïdaux (TARD) peuvent être combinés avec la famille de relais de fuite à la terre RD pour détecter les fuites de courant dues à la perte d'isolation de terre. Le TARD doit être installé de sorte que tous les fils actifs passent à travers ses fenêtres (L1, L2, L3, N). Cela signifie que tout écran ou rumeur ne doit pas passer. Cela garantit que l'ELR reçoit un signal proportionnel à la somme vectorielle des lignes et des courants neutres. L'isolation de la bobine secondaire est garantie par un test de 2,5 kV à la fréquence principale pendant 1 minute. Les TARD sont fabriqués dans des matériaux magnétiques hautement perméables et sont disponibles avec des diamètres intérieurs de 35 mm à 210 mm en format fermé ou ouvert, permettant l'installation sur des barres et des câbles allant jusqu'à des dimensions considérables. Le boîtier est fabriqué avec des couvercles isolants et ignifuges, fournis avec des accessoires pour la fixation sur des guides DIN. La connexion entre le RD et le TARD doit être réalisée avec des câbles blindés torsadés. La longueur de la connexion doit être aussi courte que possible et également éloignée des câbles d'alimentation et autres appareils susceptibles de générer des bruits électromagnétiques.
