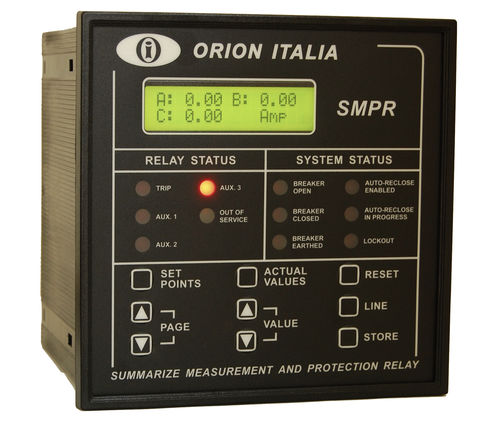

Relais de protection de tension SMPR-1 ETH

de courantde fréquencede facteur de puissance

Le SMPR a été conçu pour mesurer les courants RMS de ligne et de terre et fournir des tensions RMS dans des conditions normales ou en cas de perturbations. Ces informations sont traitées en interne par le microprocesseur, pour prendre les actions de protection définies par l'utilisateur selon les normes ANSI, IAC ou CEI. Les conditions de fonctionnement du disjoncteur ou du sectionneur sont également signalées. Port de communication Ethernet (Modbus TCP / IP) (27) Sous-tension (32) Puissance directionnelle (37) Sous-intensité (46) Courant de séquence négative (47) Tension de séquence de phases (50) Surintensité de phase instantanée (50N/50G) Surintensité de terre instantanée Niveau de détection d'alarme de surcharge (51) Surintensité de phase à temps inverse (51N / 51G) Surintensité de terre à temps inverse Les courbes ANSI, IAC ou IEC / BS142 incluent: modérément inverse inverse normal très inverse extrêmement inverse temps défini (55) Facteur de puissance (59) Surtension (68) Sortie de blocage (81) Sous-fréquence et sur-fréquence (86) Lock-out KA accumulé par phase lors de l'interruption du disjoncteur
