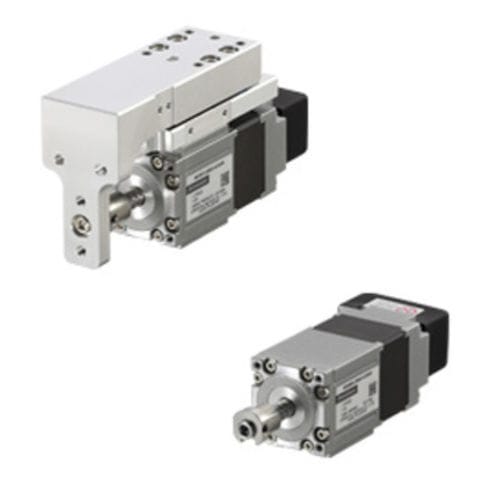

Actionneur linéaire DRS2 series

électriquepas à pasà vis à billes

La série DRS2 utilise le moteur pas à pas et le driver de la série AlphaStep AZ. L'actionneur est équipé du moteur pas à pas mécanique à codeur absolu mécanique. Le codeur absolu est un capteur absolu multi-tours mécanique, il n'est donc pas nécessaire d'utiliser un capteur externe. Cela permet d'économiser de l'espace et de réduire le câblage, ainsi que la conception plus compacte et plus légère de l'équipement. L'actionneur est disponible avec ou sans guide. Frein électromécanique et vis à billes roulées ou rectifiées. Le contrôleur intégré (données stockées) permet une mise en réseau facile et une commande multi-axes simplifiée. Série AZ Codeur absolu Moteur pas à pas série AZ Contrôleur intégré (type réseau), type d'entrée d'impulsions ou type d'entrée d'impulsions avec pilotes de communication RS-485 Entrée 24/48 VDC Précision de positionnement répétitive Vis à billes rectifiée = ±0,003 mm Vis à billes roulée = ±0,01 mm Fiabilité de la conception et de la structure Un rotor creux et un écrou à vis à billes sont joints. Comme aucune pièce de liaison n'est nécessaire, il y a moins de jeu que lorsque la rigidité de l'accouplement, etc. combine d'autres pièces. Il est ainsi possible d'obtenir un positionnement très précis. Haute précision de positionnement L'écrou à vis à billes est relié au rotor creux. Grâce à la rigidité de l'accouplement et à d'autres aspects de la combinaison des pièces, l'impact du jeu a été réduit au minimum pour obtenir un positionnement de haute précision. Idéal pour les applications où une grande précision de positionnement et de faibles vibrations sont requises, telles que les dispositifs optiques et les systèmes semi-conducteurs qui utilisent des pas d'avance fins. La vis à billes rectifiée DRS atteint une grande fiabilité en maximisant les performances d'un moteur pas à pas à 5 phases.
