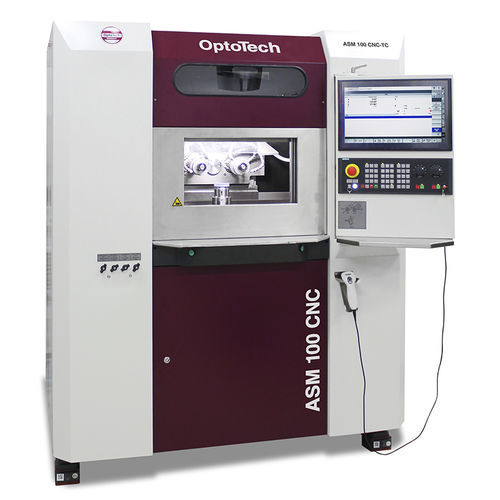

Rectifieuse pour l'optique ASM 100 CNC

planeCNCde haute précision

Faits saillants L'ASM 100 CNC-TC est le générateur de prépolissage et de meulage fin idéal pour les moules de verre (dispositif de coulée pour verres ophtalmiques) La haute précision et la flexibilité de cette machine en font une machine non. 1 dans l'industrie. Des entreprises bien connues utilisent cette machine Opérations de génération CNC 4 axes (X, Y, Z, C) Construction de machine rigide, à faible torsion, en fonte grise L'usinage s'effectue à l'aide d'outils à meules selon la méthode du meulage circonférentiel. Cela améliore considérablement la cinématique de la machine et donne des résultats très reproductibles Les asphères peuvent être générées à l'aide d'une trajectoire d'outil en spirale avec seulement 2 axes CNC. Par conséquent, les résultats de broyage sont beaucoup plus précis que ceux obtenus avec d'autres méthodes Interface avec des systèmes de mesure de profil modernes (par ex. Taylor Hobson Talysurf série PGI) Options : Technologie de serrage à expansion hydraulique ; diagnostic à distance Données sur le rendement Plage de travail Ø 10 à 150 mm (avec 2 broches de rectification avec 4 outils) respectivement Ø 10 à 250 mm (avec 1 broche de rectification avec 2 outils) Rayon de travail cx 10 mm à ∞ (Rayon d'ajustement optimal) ; cc -45 mm à ∞ (Rayon d'ajustement optimal) Vitesse de rotation de la broche ≤ 20.000 min-1
