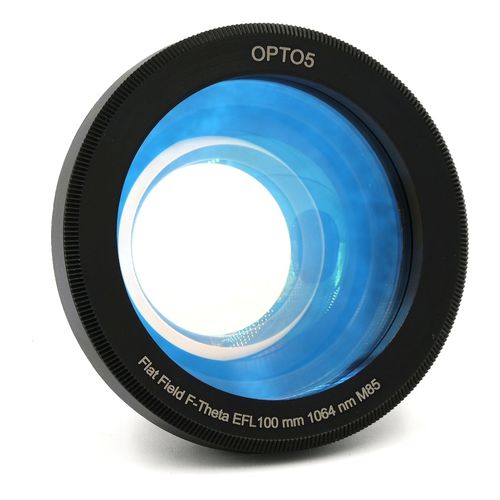

Système de lentille F-theta FF 100 1064 M85

pour l'industrie

Une nouvelle conception optique pour les objectifs de gravure laser Série M85-M55 à monture à champ plat / double bride - Lentilles de balayage avec champ plat amélioré et double bride Un système optique crée naturellement une distance de mise au point par rapport au centre de la zone de mise au point, qui est proportionnelle à la tangente de l'angle d'incidence du faisceau par rapport à l'axe optique de la lentille. Toutefois, dans les conditions classiques de distorsion f-theta, la distance entre les taches laser est directement proportionnelle à l'angle d'incidence du faisceau laser. Ce type spécifique de distorsion de la lentille est nécessaire pour l'industrie de la gravure laser en raison de la commande analogique que l'on trouve dans les premières têtes de balayage galvanométriques. Il garantit une réponse linéaire à la tension d'entrée, ce qui permet un positionnement précis. Le contrôle numérique de la tête de balayage est une technologie aujourd'hui bien établie qui utilise des tables de correction dédiées pour atteindre la plus grande précision dans le positionnement du laser. La correction de la distorsion f-theta idéale n'est qu'un aspect de l'erreur totale et est gérée conjointement avec la construction de la table de signaux de commande de la position du point laser/tête de balayage. Cela a conduit à la conception d'un nouveau design optique pour les lentilles de gravure laser. Au cours de la phase d'optimisation, nous avons éliminé la contrainte de distorsion f-theta et donné la priorité à d'autres paramètres optiques, tels que : - - la planéité de la zone de focalisation - - taille uniforme du spot laser sur l'ensemble du champ de gravure - - conception compacte En plus de la série standard f-Theta d'OPTO5, nous proposons la série d'objectifs Flat Field qui comprend un système à double filetage (M55/M85) qui permet de les monter sur des têtes de balayage filetées M55 sans adaptateur.
