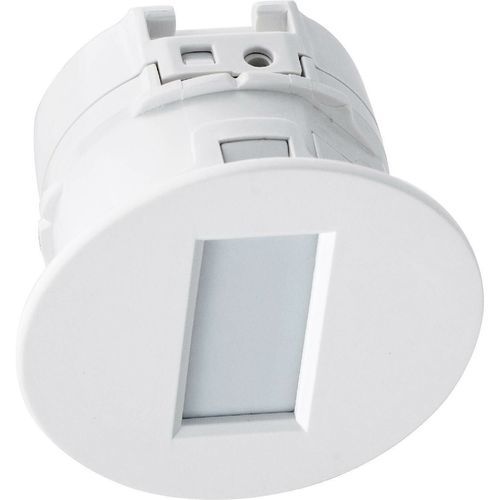

Détecteur d'intrusion AP-20NB

de mouvementà infrarouges passifsPIR

Présentation
Détecteur PIR filaire encastrable, compact, pour détection de mouvement intérieure et intégration aux systèmes d'alarme et d'automatisation.

Principales fonctionnalités

• Détection rideau ou plan étroit sur 6 m
• Montage au plafond (hauteur) ou mural
• Installation encastrée ou sur boîte type 86
• Réglage de la sensibilité de détection (plusieurs niveaux)
• Faible consommation et indicateur LED
• Sortie anti-sabotage/trouble pour détection d'ouverture de boîtier

Applications

• Systèmes de sécurité pour bâtiments commerciaux et résidentiels
• Couloirs, entrées, fenêtres et périmètres intérieurs
• Intégration aux centrales d'alarme et à l'automatisation bâtimentaire

Aperçu
Compact et discret, l'AP-20NB se fixe au mur ou au plafond pour créer des zones de détection rideau ou plan de 6 m. Il est adapté pour la surveillance proche des fenêtres et portes, la couverture des circulations et l'intégration dans des installations intérieures.

Caractéristiques / spécifications techniques

• Gamme de produit: Série AP
• Modèle: AP-20NB(C)
• Mode de détection: Infrarouge passif (PIR)
• Zone de détection: < Montage plafond > 6,0 m x 1,0 m à 4,5 m de hauteur; < Montage mural > 6,0 m x 4,5 m à 1,5 m de hauteur
• Vitesse détectable: 0,3 à 3,0 m/s
• Sensibilité: env. 2,0°C à 0,6 m/s (niveaux réglables)
• Alimentation: 9,5 à 16 V DC
• Consommation (12 V DC): Veille 11 mA, Max. 13 mA
• Sortie alarme (R): N.O./N.C., 28 V DC 200 mA max.
• Sortie trouble/anti-sabotage: N.C. 28 V DC 100 mA max. (contact s'ouvre si le boîtier est retiré)
• Indicateur LED: Préchauffage: clignotant; Veille: éteint; Alarme: allumé fixe
• Température d'utilisation: -20 à +50°C
• Humidité relative: < 95% (sans condensation)
• Installation: Intérieur
• Poids: 50 g
