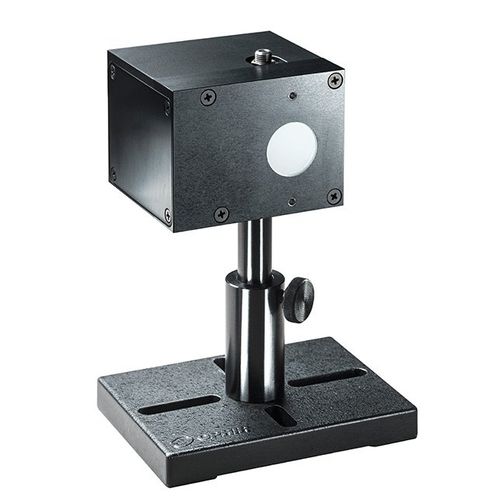

Appareil de mesure de puissance analogique IS1.5-VIS-FPD-800

Description L'IS1.5-VIS-FPD-800 offre de multiples possibilités de mesure dans un seul dispositif à sphère intégrante : a) une photodiode de précision pour la mesure de la puissance moyenne calibrée, b) une photodiode rapide pour la caractérisation de la forme des impulsions sur un oscilloscope et un adaptateur à fibre SMA intégré, et c) un adaptateur à fibre optique SMA pour une connexion facile à un spectromètre. L'IS1.5-VIS-FPD-800 a un petit diamètre interne de 38 mm, pour minimiser l'effet d'étirement des impulsions inhérent aux sphères d'intégration, ce qui lui confère une constante de temps de 0,7 ns. Avec sa photodiode rapide au silicium, l'IS1.5-VIS-FPD-800 offre un temps de montée d'impulsion de 0,8ns et un temps de descente de 2,8ns. Spécification Type de détecteur : Si:calib & Si:fast Ouverture du port d'entrée : Ø20mm Divergence maximale du faisceau : ±60 deg Port de fibre optique : connecteur SMA, maximum NA 0,44 Dimensions : 67 L x 52 l x 61 p (mm) Conformité : CE, Chine RoHS Détecteur 1 : photodiode au Si, mesure de puissance calibrée Gamme spectrale (dét. 1) : 400-1100nm Gamme de puissance (dét. 1) : 400nW-4W Sortie (dét. 1) : Tête intelligente, D15 Détecteur 2 : photodiode Si rapide, détection de la forme de l'impulsion temporelle Gamme spectrale (dét. 2) : 400-1100nm Temps de montée (dét. 2) : 0,8 nsec Temps de chute (dét. 2) : 2,8 nsec Réactivité des armes chimiques à 940 nm : 55 typ. µA/W Courant de bruit : 18 typ. fA/√Hz Sortie (dét. 2) : Courant analogique, BNC
