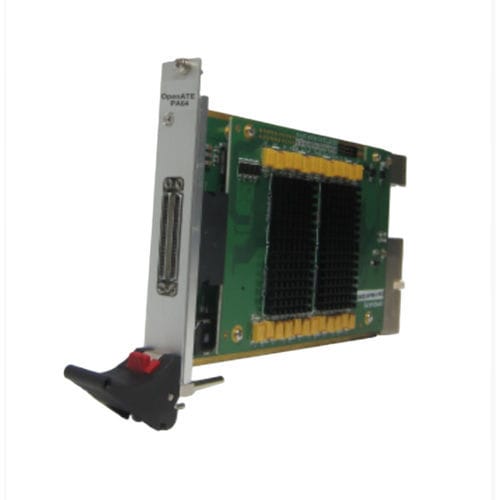

Carte d'E/S numérique PA64IX

PXIà 64 E/Sbox

Le PA64IX représente un nouveau niveau de performance et de capacités pour l'instrumentation numérique basée sur PXI. Chaque carte peut fonctionner comme un sous-système numérique autonome ou si nécessaire, plusieurs cartes peuvent être interconnectées, supportant jusqu'à 1024 broches bidirectionnelles (16 cartes). Le PA64IX prend également en charge une mémoire de motifs profonde en offrant 32 M de mémoire vectorielle embarquée avec un contrôle statique de la direction par broche et avec des fréquences de test allant jusqu'à 33 MHz. Avec la nouvelle mémoire de capture de 32 M, le PA64IX peut capturer 64 canaux de données log. Caractéristiques Le PA64IX supporte -0.5 ~ +3.5 VTH par canal, VIH/VIL par canal canal, VIH/VIL par canal. Le PA64IX offre 1, 2 driver TG Edges, 1 strobe TG Edges, et quatre formats de données de pilotage sont supportés : RTZ (Return To Zero), RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement) qui peuvent offrant la flexibilité de créer une variété de cycles de bus et de formes d'onde pour tester les produits au niveau de la carte et du boîtier Compatibilité Toutes les cartes PXI d'OpenATE Interfaces sont conformes à la spécification PXI 2.0 (publiée en août 2000) Logiciel Le PA64 est fourni avec API et Pattern Editor. Pattern Editor est un outil logiciel qui édite les modèles de test. Application - Capture de motifs numériques - Génération de motifs numériques - Test de circuits intégrés hybrides et numériques
