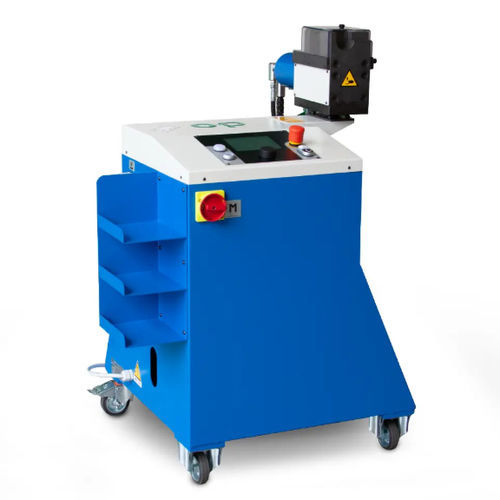

Machine d'évasage de tuyau pré-assemblage UNISPEED USFL 24/37 ES 6/18

Présentation
La UNISPEED USFL 24/37 ES 6/18 réalise le prémontage des bagues DIN2353 et, avec un bloc d'évasement en option, l'évasement à 37° des tuyaux rigides hydrauliques jusqu'à 18 mm de diamètre et 2 mm d'épaisseur. Le cylindre n'est pas intégré à la structure principale (brevet en instance), offrant ainsi un plus grand espace de travail et permettant le traitement de tubes présentant un court tronçon droit, typiques des tubes rigides profilés ou composites. La machine est équipée d'un contrôle électronique à écran tactile pour la saisie des paramètres et l'enregistrement de recettes. Les outils d'évasement sont fournis selon les normes UNI ISO 8434-2 et DIN 3949.

Remarques
Les spécifications du produit peuvent être modifiées sans préavis.

Fonctions principales

• ÉVASEMENT 37° — 6 - 18 x 2 mm (1/4" - 5/8" x 0.08")
• PRÉMONTAGE 24° — 6 - 18 x 2 mm
• MATERIAUX — AISI 316 Ti, ST 37.4
• POIDS SANS HUILE — 132 kg (291 lbs)
• DIMENSIONS (L x P x H) — 808 x 798 x 1075 mm (31.8" x 31.4" x 42.3")
• TENSION STANDARD — 400 V 50 Hz 3 phases
• PUISSANCE MOTEUR — 0,75 kW (1 Hp)
• HUILE (NON INCLUSE) — 13 L
• CONTRÔLE ÉLECTRONIQUE À ÉCRAN TACTILE — inclus

Options

• PÉDALE ÉLECTRIQUE — optionnelle
• BLOC D'ÉVASEMENT 37° 6-18 mm — optionnel
• PORTE-OUTILS 6-18 mm — optionnel
• TENSION SPÉCIALE — optionnelle

Caractéristiques / spécifications techniques

• Type d'opérations : prémontage de bagues DIN2353 ; évasement 37° avec bloc d'évasement additionnel
• Plage d'usinage (évasement) : 6 - 18 x 2 mm
• Plage d'usinage (prémontage) : 6 - 18 x 2 mm
• Conformité : UNI ISO 8434-2, DIN 3949
• Matériaux utilisés : AISI 316 Ti, ST 37.4
• Poids (sans huile) : 132 kg
• Dimensions (L x P x H) : 808 x 798 x 1075 mm
• Alimentation standard : 400 V 50 Hz 3 phases
• Puissance moteur : 0,75 kW (1 Hp)
• Capacité huile (non incluse) : 13 L
• Contrôle : électronique avec écran tactile, saisie de paramètres et enregistrement de recettes
• Remarque de conception : cylindre non intégré à la structure principale (brevet en instance) pour augmenter l'espace de travail et permettre le traitement de tubes à court tronçon droit
