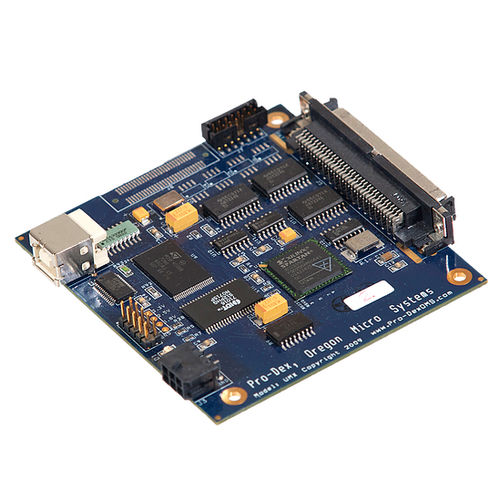

Contrôleur de mouvement multiaxe UMX
4 axesservomoteurpas à pas

contrôleur de mouvement multiaxe
contrôleur de mouvement multiaxe
contrôleur de mouvement multiaxe
contrôleur de mouvement multiaxe
contrôleur de mouvement multiaxe
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
multiaxe, 4 axes
Moteur
servomoteur, pas à pas
Signal
numérique, USB 2.0, analogique, encodeur en quadrature, BiSS
Technologie
PID, avancé, en boucle fermée, à boucle ouverte
Autres caractéristiques
compact, haute performance, avec E/S, FPGA
Applications produit
de positionnement, pour automatisme, de commande, pour servomoteur, avec encodeur, pour moteur pas à pas

Description

Le contrôleur de mouvement UMX communique via un port USB standard et est compatible avec les familles de contrôleurs PC78 et PCIx avec 2-4 axes de contrôle. L'UMX prend en charge jusqu'à 12 bits E/S TTL d'usage général, dont huit peuvent être définis par l'utilisateur. Mesurant environ 3,3" x 3,5", l'UMX est un contrôleur très compact et le port USB rend les communications très simples. L'UMX peut commander jusqu'à 4 axes de moteurs pas à pas en boucle ouverte, de moteurs pas à pas en boucle fermée ou de servos sur la seule carte de commande et est disponible avec un boîtier en option. L'impulsion pas à pas est une onde carrée TTL à 50 % du rapport cyclique qui supporte des vitesses de 0 à 1 044 000 impulsions par seconde. La fonction de retour codeur prend en charge les codeurs en quadrature jusqu'à 12 MHz à 4 fois la résolution de la ligne du codeur et est utilisée comme retour en boucle fermée pour les axes pas à pas ou comme retour de position indépendant. Le retour de l'encodeur peut fournir une détection de glissement et/ou de décrochage. Chaque axe comprend des entrées dédiées +/- sur la course, une entrée domestique et une sortie auxiliaire.

---
