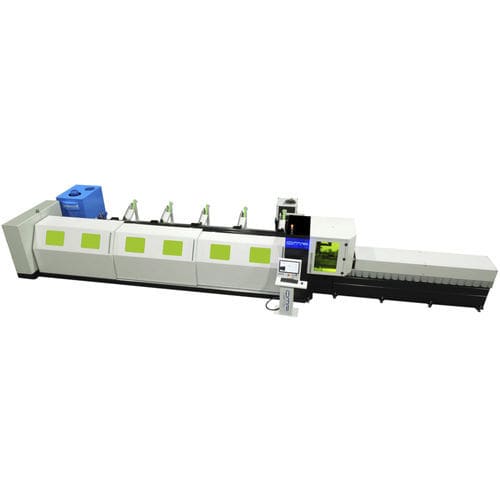

Machine de découpe laser à fibre TF120
laser 2Dpour aluminiumpour acier inoxydable

machine de découpe laser à fibre
machine de découpe laser à fibre
machine de découpe laser à fibre
machine de découpe laser à fibre
machine de découpe laser à fibre
machine de découpe laser à fibre
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
laser à fibre, laser 2D
Matière traitée
pour aluminium, pour acier inoxydable, pour acier, pour acier au carbone, pour cuivre, pour laiton, pour fer
Produit traité
de tubes, de profilés, de barres
Type de commande
avec logiciel de commande
Fonction combinée
de gravure, de marquage, de perçage, multifonction, de chanfreinage
Application
pour applications industrielles, pour la chaudronnerie, pour l'industrie automobile, pour applications aéronautiques, pour les machines de construction, pour véhicules industriels, pour véhicule agricole, pour l'aérospatiale, pour chantier naval
Chargement de la pièce
à chargement manuel, à chargement automatisé
Phase
triphasée
Construction
compacte, 2D, 5 axes, XY
Autres caractéristiques
haute performance, entièrement automatisée, haute précision, à grande vitesse, de précision, pour construction en acier, CE, à haut rendement, avec refroidissement à eau, pour production de masse, programmable, électrique, à servomoteur, linéaire, économique, ISO, modulaire
Diamètre de tube

Min: 10 mm
(0 in)

Max: 120 mm
(5 in)

Vitesse de coupe

Min: 150 mm/min
(0,098 in/s)

Max: 35 000 mm/min
(22,966 in/s)

Puissance laser

1 000 W, 2 000 W, 3 000 W

Poids

9 600 kg
(21 164,38 lb)

Description

L'usinage des tubes avec la machine laser est très pratique et fiable : la découpe laser permet de travailler le tube avec une précision et une rapidité extrêmes, en éliminant toute une série de processus qui, autrement, nécessiteraient davantage d'"étapes" (il suffit de penser à la découpe, au perçage, à l'usinage de géométries façonnées). Les avantages sont également très différents, il suffit de penser à l'entretien et au nettoyage des surfaces du matériau, qui ne doit pas passer par plusieurs machines, restant ainsi intact et sans rayures ni taches, malgré des temps de production considérablement réduits. En outre, notre laser peut travailler différents types de matériaux sans avoir à ranger ou à changer d'équipement dans la machine. - Possibilité de combiner différents types de chargeurs automatiques capables de traiter aussi bien des profils fermés que des profils ouverts - Broche avec rotation continue à 360°, double ouverture de la griffe à 45° et 0°. Système de rétention par ressort à gaz avec possibilité de décider de la pression sur le tube. - Fermeture hydraulique des broches contrôlée par une valve proportionnelle - Vitesse de la broche mobile jusqu'à 120m / min - Tête de coupe modèle 2D ou 3D - Bras de support des tubes suiveurs aussi bien sur la charge que sur l'échappement - Résonateur laser à fibre d'une puissance de 1000 kw / 2000 kw / 3000 kw / 4000 kw, autres sur demande - Possibilité de monter la marque de source qui convient le mieux au client - Système multi-charges - Programmation par code G standard, solution CAD / CAM intégrée avec possibilité d'importer des modèles de tubes préexistants, système de dessin intégré, optimisation et imbrication du tube - Ecran 32" pour suivre l'usinage à l'intérieur de la machine pendant les phases de travail

---

VIDÉO

Catalogues

TF120
TF120
2 Pages
