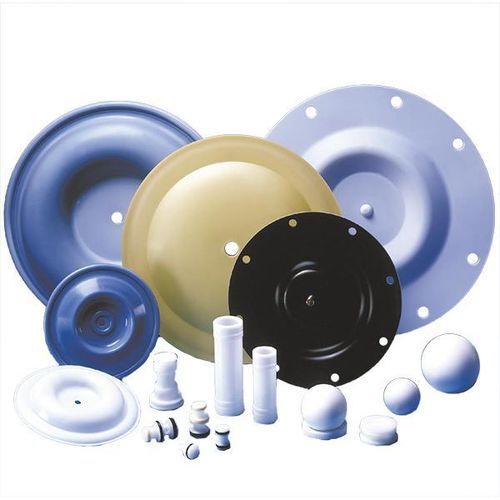

Membrane d'imperméabilisation Omniseal® Diaphragms

pour pompe à membraneen PTFEen fluoropolymère

À propos de cette solution
Les diaphragmes Omniseal® sont conçus pour offrir une longue durée de service dans des environnements industriels exigeants. Fabriqués en PTFE vierge et PTFE modifié, ils concilient compatibilité chimique et performances mécaniques pour applications pompes et vannes.

Matériaux

• PTFE vierge : adapté aux services dynamiques et statiques légers à modérés ; faible usure ; résistance thermique jusqu'à 200°C ; faible perméabilité aux gaz ; bonnes performances cryogéniques ; adapté au vide modéré à poussé ; grades conformes FDA disponibles.
• PTFE modifié : comportement mécanique amélioré pour services légers à modérés ; conserve faible perméabilité et propriétés cryogéniques ; meilleure résistance au fluage et à l'extrusion par rapport au PTFE vierge ; grades conformes FDA disponibles.

Conception et fabrication
Les diaphragmes sont produits selon les dimensions du matériel client pour une intégration et un assemblage facilités. Les diaphragmes de vannes sont moulés par injection en forme finale avec outillage de précision en salle blanche Class 10000. Les diaphragmes de pompes sont thermoformés (base TFM). Les solutions sont adaptées aux basses et hautes pressions en fonction des conditions d'exploitation.

Exemples d'application

• Procédés industriels (pompes, vannes)
• Équipements des sciences de la vie
• Fabrication de semi-conducteurs et pompes à vide
• Recherche et sciences nucléaires

Performances

• Plage de température : dépend du matériau et du design ; typiquement approx. -240°C à +280°C (-400°F à +536°F)
• Pression : jusqu'à 145 psi (10 bar) pour diaphragmes de pompes et vannes (selon application)
• Vitesse : diaphragmes de pompe adaptés aux hautes fréquences ; diaphragmes de vanne pour ouvertures/fermetures basse vitesse
• Dimensions : diaphragmes de pompe typiquement Ø 50 mm — 400 mm ; diaphragmes de vanne tailles nominales DN8 (1/4 in) — DN150 (6 in)
• Caractéristiques fonctionnelles : résistance à l'abrasion, faible friction et usure, faible perméabilité aux gaz, compatibilité cryogénique, aptitude au vide modéré à poussé, options de conformité FDA/USP

Spécifications techniques

• Marque : Omniseal®
• Matériaux : PTFE vierge ; PTFE modifié (famille des fluoropolymères)
• Plage de température : approx. -240°C à +280°C (dépend du matériau/design)
• Pression maximale : 145 psi (10 bar) (dépend de l'application)
• Diamètres diaphragmes de pompe : typiquement 50 mm — 400 mm
• Tailles nominales diaphragmes de vanne : DN8 (1/4 in) — DN150 (6 in)
• Diaphragmes de vanne : moulés par injection en salle blanche Class 10000 avec outillage de précision et traçabilité de lot
• Diaphragmes de pompe : thermoformés (TFM) pour résistance à l'abrasion, faible friction et fonctionnement haute fréquence
• Réglementation : certains grades disponibles conformes FDA ou USP
• Avantages du PTFE modifié : meilleure résistance au fluage et à l'extrusion par rapport au PTFE vierge tout en conservant faible perméabilité et propriétés cryogéniques
