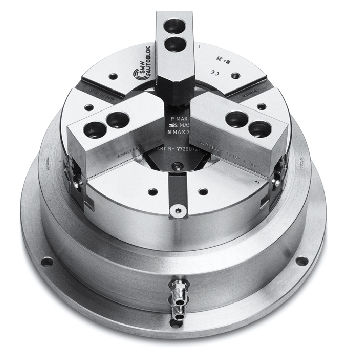

Mandrin automatique PBI-D/PBI-C
3 morspneumatiqueauto-centrant

mandrin automatique
mandrin automatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
automatique
Nombre de mors
3 mors
Autres caractéristiques
pneumatique, auto-centrant, indexable
Force de serrage

Max: 98 kN

Min: 16 kN

Diamètre extérieur

Max: 315 mm
(12 in)

Min: 165 mm
(6 in)

Description

Mandrins pneumatiques rotatifs pour tables d'indexation - Ø 165 - 315 mm - 2 et 3 mâchoires Application/bénéfice pour le client Mandrins de serrage rotatifs à centrage automatique avec collecteur pneumatique utilisé sur les tables d'indexage, non conçus pour une rotation constante sur les tours PBI-D : Mâchoires maîtres dentelées en pouces (1/16 x 90°) PBI-C : Mâchoires maîtresse à rainure et languette PBI-M : Mâchoires métriques dentelées (1,5 mm x 60°) sur demande Caractéristiques techniques Unités indépendantes composées d'un mandrin à mâchoires 2/3 avec vérin pneumatique intégré Dimensions réduites sur la machine, force de préhension élevée et très grande précision Corps cémenté pour assurer une précision maximale et une longue durée de vie du mandrin Important ! En raison du frottement entre le collecteur fixe et le corps central rotatif, la table d'indexation doit fournir un couple de rotation plus élevé que celui indiqué dans le tableau ci-dessous

---
