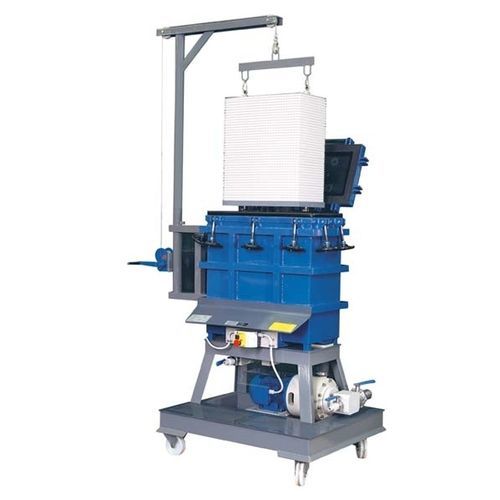

Système de filtration pour galvanoplastie TE10

de pressionpour produits chimiquespour procédés galvaniques

Modèle TE 10 Les pompes de filtration OMG produites dans la série TE sont conçues pour être introduites dans la surface processus de traitement appelé "galvanoplastie". Selon cette technique, les objets métalliques à plaquer pour la décoration ou la protection sont recouverts par électrolyse d'une fine couche d'un autre métal. Les pompes à vide TE sont adaptées pour filtrer les solutions électrolytiques utilisées dans les procédés suivants : nickelage acide/alcalin, cuivrage acide/alcalin, zingage acide/alcalin, galvanisation alcaline cadmiage, étamage acide/alcalin, dorure acide/alcaline, argenture alcaline, laitonnage alcalin. LES SPÉCIFICATIONS TECHNIQUES POMPE Il est constitué de matériaux anticorrosifs ou hautement protégés pour résister aux acides et aux produits dangereux les composants liquides filtrants. - Corps de pompe et rotor en polypropylène (Moplen) - Garniture mécanique en carbure de silicium - Capacité effective (l/h) : 10 000 - Capacité (l/h) 17 000 - Pression de service (bar) : environ 2-2,5 FILTRE - Il est composé d'un réservoir en acier solide avec un revêtement interne en plastique protecteur élastomère (ébonite) et contenant le bloc filtrant. - Bloc filtrant systématiquement assemblé par la succession de papier filtrant, cadre filtrant, ffiler le panel. - Dimensions du cadre et du panneau filtrant (mm) : 300x300 - Dimension du papier filtrant (mm) : 310x310 - Nombre de panels : 32 - Nombre d'images : 33 - Nombre de papiers filtrants : 66 - Surface de filtrage (m2) : environ 4,5 - Degré de filtrage < 1 µ N.B. Une fois colmaté, le bloc filtrant peut être extrait de la cuve de filtration au moyen d'un dispositif de levage ou d'un palan à câble (voir "MATÉRIEL ACCESSOIRE").
