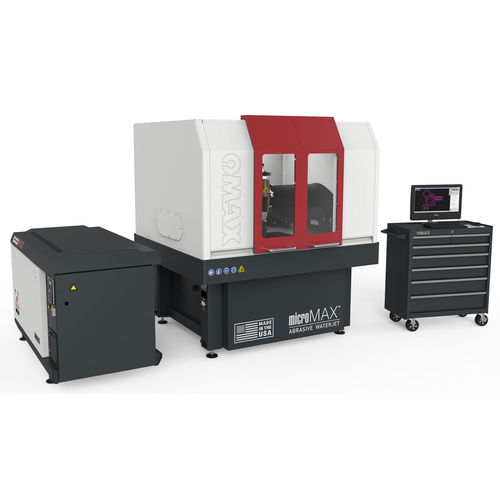

Machine de découpe au jet d'eau abrasif MicroMAX

au jet d'eau micro abrasifpour métalpour matières plastiques

Présentation
Le MicroMAX est un centre d'usinage par jet d'eau abrasif de précision. Le système inclut la pompe et le logiciel pour une solution de découpe complète.

• Enveloppe de coupe : 2' 1" x 2' 1" (0,63 m x 0,63 m)
• Précision positionnelle linéaire : ±0,0001" (±2,5 microns)

Caractéristiques standards

• Construction rigide pour réduire les vibrations et améliorer la précision
• Isolation vibratoire de la table et des portiques
• Composants calibrés pour l'expansion thermique
• Enceinte complète avec contrôles environnementaux pour une exploitation silencieuse, sûre et propre (en dessous de 80 dB)
• Contrôles de pression avancés pour le perçage de matériaux délicats
• BuSE OMAX 7/15 Mini MAXJET 5 standard (orifice 0,007" & tube de mélange 0,015") pour une précision de coupe plus fine
• Tête de coupe TiltaJet éliminant la conicité
• Contrôle rapide du niveau d'eau pour une coupe submergée plus propre, plus sûre et plus silencieuse (la plupart des travaux en dessous de 80 dBA)

Avantages OMAX

• Pas de zones affectées thermiquement ni de contraintes mécaniques
• Usine une large gamme de matériaux et d'épaisseurs : métaux, composites, verre, plastiques
• Pas de changement d'outil et maintien minimal réduisant le temps de configuration

Service & Formation

• Formation gratuite illimitée pendant la durée de vie de la machine
• Mises à jour logicielles illimitées pendant la durée de vie de la machine
• Garantie limitée 2 ans / 4000 heures
• 3 jours de formation sur site lors de l'installation

Informations pompe
Puissance moteur : 30 HP (22 kW)
Puissance MAX Jet : 25,5 HP (18,7 kW)
Pression de sortie : 60 000 psi
Orifice & Débit (max recommandé) : 0,012" / 0,67 gpm (0,30 mm / 2,54 lpm)
Empreinte (pompe) : 44" x 62" x 44" (1 118 mm x 1 575 mm x 1 118 mm)

Dimensions & Spécifications
Empreinte (avec pompe & contrôleur) : 10' 2" x 7' 2" (3,10 m x 2,18 m)
Hauteur (avec tuyauterie) : 7' 6" (2,29 m)
Poids en ordre de marche : 7 372 lb (3 344 kg)
Poids (réservoir vide) : 3 700 lb (1 678 kg)
Course X-Y : 2' 1" x 2' 1" (0,63 m x 0,63 m)
Course axe Z (avec axe Z motorisé) : 4,5" (114 mm)
Taille de table : 2' 11" x 3' 0" (0,89 m x 0,91 m)

Spécifications modèle

• Lames support matériaux : 4" x 1/8" acier galvanisé
• Charge max supportée : 400 lbs/sq ft (1 950 kg/m²)
• Alimentation électrique : 3-Phasé, 380-480 VAC ±10%, 50-60 Hz
• Vitesse : 100 in/min (2 540 mm/min)
• Précision positionnelle linéaire* : ±0,0001" (±2,5 microns)
• Répétabilité* : ±0,0001" (±2,5 microns)
• Circularité Ballbar* : ±0,0005" (±13 microns)

Accessoires (exemples)

• Accessoires axe Z : Laser Feature Finder, Precision Optical Locator, Vacuum Assist (perçage des matériaux fragiles et composites avancés)
• Améliorations du réservoir : Bulk Abrasive Delivery System (tailles multiples), Variable Speed Solid Removal System
• Traitement d'eau : Chiller System, Laminar Filter, Reverse Osmosis System, Water Recycling System
• Options multi-axes : axe rotatif pour trajectoires 6 axes permettant des formes 3D complexes

Remarques
* Les accessoires peuvent réduire la course. Les spécifications de précision sont données à 72° F (22° C).

Spécifications techniques

• Modèle : MicroMAX
• Marque : OMAX
• Technologie : jet d'eau abrasif
• Enveloppe de coupe / Course X-Y : 2' 1" x 2' 1" (0,63 m x 0,63 m)
• Course axe Z (motorisé) : 4,5" (114 mm)
• Taille de table : 2' 11" x 3' 0" (0,89 m x 0,91 m)
• Poids en ordre de marche : 7 372 lb (3 344 kg)
• Alimentation : 3-Phasé, 380-480 VAC ±10%, 50-60 Hz
• Pompe exemple : EnduroMAX 30HP — pression 60 000 psi, orifice recommandé 0,012" / 0,67 gpm
