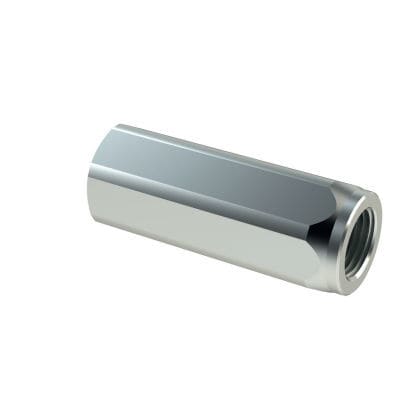

Clapet anti-retour à soupape VUR-H series

femellehydrauliqueen acier

CLAPETS UNIDIRECTIONNELS F/F AVEC ORIFICE CALIBRÉ VUR-H CLAPET ANTI-RETOUR AVEC CLAPET CONIQUE ET ORIFICE CALIBRÉ Les clapets anti-retour VUR-H permettent le passage libre de l'huile dans un sens et à travers un restricteur fixe dans l'autre. Les clapets VUR-H sont des clapets à boîtier unidirectionnel pour une installation en ligne. Le passage du flux est libre de l'orifice 2 à l'orifice 1, tandis qu'un orifice calibré travaillé sur l'obturateur étrangle le passage du flux de l'orifice 1 à l'orifice 2 pour obtenir la réduction de la vitesse d'un actionneur. L'obturateur n'est pas compensé et la quantité de débit qui passe par le trou calibré varie en fonction de la pression de service, de la viscosité de l'huile et de sa température de fonctionnement. Leur utilisation est courante dans toutes les applications hydrauliques, du secteur mobile au secteur industriel. L'obturateur conique est logé à l'intérieur d'un corps de vanne, avec des filetages femelles BSPP, disponibles dans les tailles BSPP 1/8 à BSPP 2. Les vannes de bloc VUR-H peuvent fonctionner avec des débits allant jusqu'à 430 lpm (113,5 gpm) et des pressions maximales allant jusqu'à 400 bar (5800 PSI). En plus de la pression standard (1 bar), différentes pressions d'ouverture sont disponibles pour la vanne VUR-H. Le corps externe est fabriqué en acier haute résistance et protégé extérieurement de l'oxydation par un traitement de galvanisation. Sur demande, un traitement de surface Zinc/Nickel est disponible pour une meilleure résistance à l'action des agents corrosifs dans les applications exposées à des conditions particulièrement difficiles.
